08 августа 2023

Не работает коллиматор. Что делать?

Почему в коллиматоре снежинка вместо точки? Почему линза под углом? Почему не пристреливается? Разберёмся с самыми популярными вопросами о коллиматорах и выясним, что всё не так уж плохо
Не работает коллиматор. Что делать?

Не работает коллиматор. Что делать?


При использовании коллиматорного прицела может возникнуть ряд вопросов о его эксплуатации и даже сомнения в его исправности. Как и у любого предмета, вероятность брака может присутствовать, однако, это бывает очень редко и в большинстве случаев разобраться в ситуации можно самостоятельно за несколько минут: современные коллиматорные прицелы продуманы, надёжны и долговечны. Разберём основные вопросы, вызывающие сомнения.


Часто задаваемые вопросы:


Брак? Неисправность? Гарантийный случай? Давайте разбираться.


Почему в коллиматоре точка не круглая?

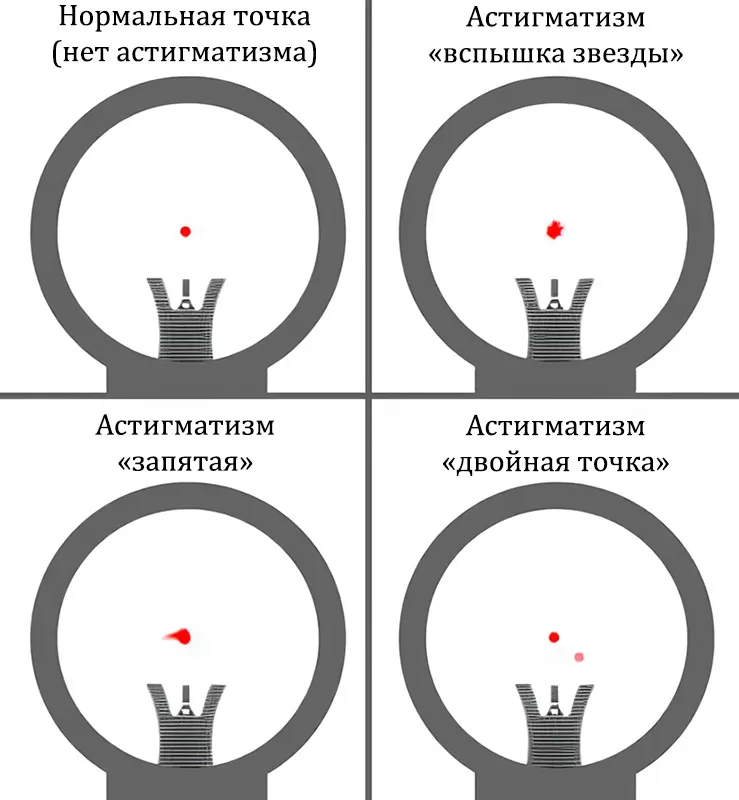

Иногда вместо точки может показаться, что прицельная марка имеет форму «звезды», «снежинки», «запятой», «виноградной грозди», овала, сдвоенной точки или бесформенного пятна с неровными лучами вокруг.

Прицельрная марка при астигматизме

В большинстве случаев прицельная марка всё-таки ровная, а виновник этого явления... Астигматизм. То есть проблема кроется не в коллиматоре, а в глазах стрелка. У многих людей эта особенность зрения может проявляться в той или иной степени, не привлекая внимания в повседневности, но обращая на себя внимание при использовании коллиматора и при взгляде на другие световые объекты.

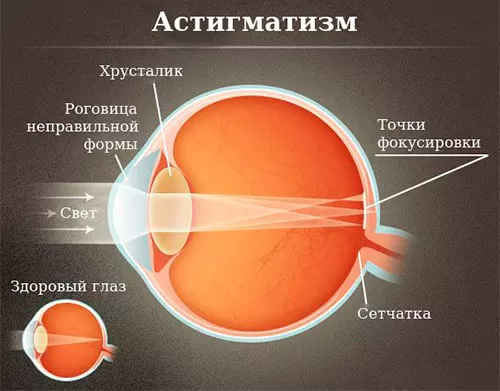

Астигматизм — это патология органов зрения, при которой роговица или хрусталик имеют неправильную форму, что не позволяет свету сфокусироваться на сетчатке в одной точке, вызывая нечёткость зрения. В переводе с латинского "астигматизм" означает отсутствие фокусной точки. Свет, проходя через хрусталик и роговицу, собираются не в одной точке фокусировки, а в нескольких, чего у здорового глаза быть не должно. В итоге мы видим непредсказуемую форму прицельной марки, которая должна быть ровной.

Степени астигматизма в зависимости от разницы между меридианами в диоптриях:

  • до 3.0 диоптрий — слабая,
  • от 3.0 до 6.0 диоптрий — средняя,
  • от 6 и более — высокая степень.

Астигматизм

Астигматизм

Мы более не будем углубляться в медицинскую тематику, подробно описывать этот недуг, давать советы по лечению. Тематика нашего портала несколько иная, а за подробными консультациями лучше обратиться к опытному окулисту.

Вместо медицинских подробностей, мы приведём рекомендации, как разобраться без сомнений в том, что на самом деле является причиной изменения формы прицельной марки.

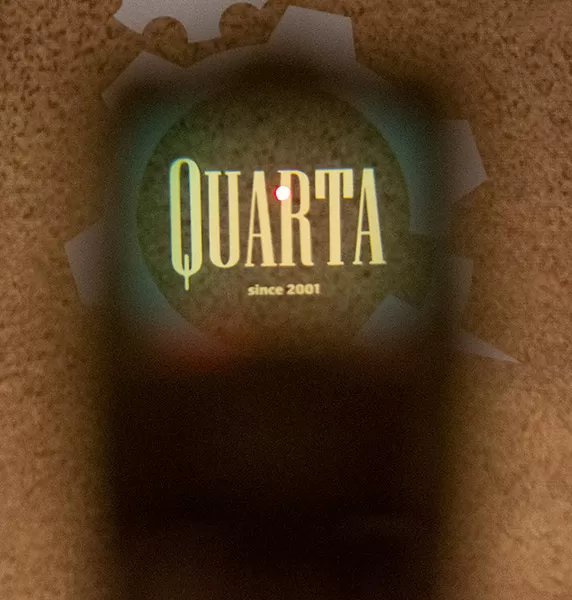

Самый эффективный способ проверить прицельную марку коллиматора — сфотографировать её на цифровой фотоаппарат или на камеру смартфона.

В случае дефекта прицельной марки на фото этот дефект сохранится и будет видна та самая звезда, виноградная гроздь, запятая, овал, другая фигура или нечто бесформенное. В случае, если дефект отсутствует, вы своими глазами сможете убедиться в этом, увидев на фото ровную и чёткую прицельную марку в виде точки.

Прицельная марка

Кроме этого способа, есть и другие.

  • Если вы видите вместо прицельной марки нечто вытянутое, похожее на запятую или овал, достаточно вращать коллиматор вокруг оптической оси, запомнив изначальное положение "хвоста запятой" или той стороны, в которую вытянута фигура. Если таковая форма действительно есть, она будет вращаться вместе с прицелом. Если на самом деле никакого хвоста или овала нет, направление для вас не изменится, что будет означать наличие астигматизма и отсутствие брака коллиматора.
  • Посмотрите в прицел другим глазом. Часто бывает, что на разных глазах уровень астигматизма может отличаться или проявлять себя иначе. Сравнив изображение у правого и левого глаза, можно будет сделать вывод: если оно разное, в наличии астигматизм, если оно одинаковое – возможен брак прицела, а также необходимо провести другие испытания, описанные здесь.
  • Наличие астигматизма можно проверить и без коллиматора. Например, в ясную ночь можно посмотреть на яркую звезду: никакие лучи не должны быть видны, только яркая точка. Лучи также не должны быть видны, если смотреть ночью на светофор или уличный фонарь. Если виднеются отчётливые лучи, исходящие из центра свечения — возможно, следует заглянуть к офтальмологу.

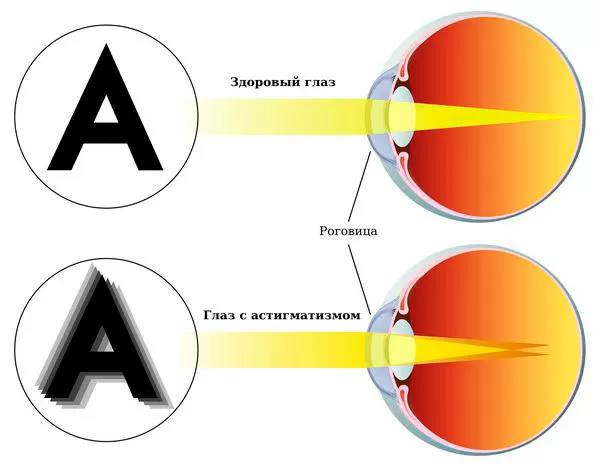

Сравнение астигматизма с нормальным зрением

В начало

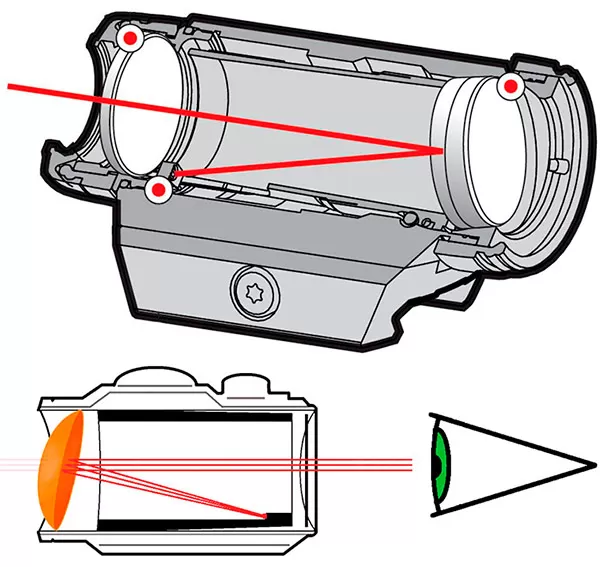

Почему линза под углом?

Это конструктивная особенности всех закрытых коллиматоров, основанная на преломлении и отражении света. Светодиод устанавливается сбоку или внизу напротив наклонённой линзы объектива, которая, соответственно, наклонена в этом же направлении. Проецируемая на линзу марка должна отразиться, чтобы стрелок мог её увидеть. Если линзу поставить прямо, прицельную марку будет не видно. Браком, неисправностью или поломкой данная конструктивная особенность не является.

Линза под углом в коллиматоре

В начало

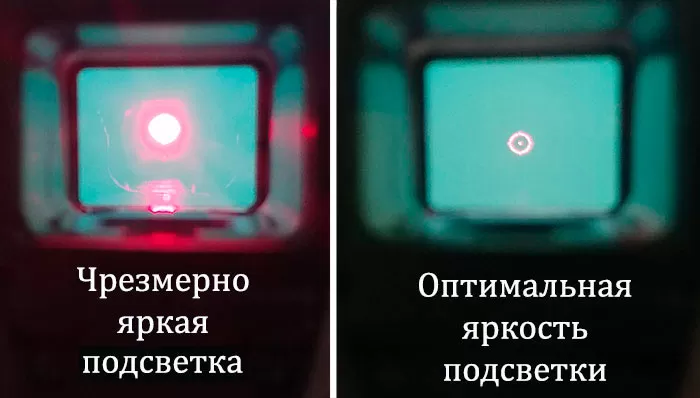

Почему вокруг прицельной марки ореол или засветка?

Ответ прост: выбранная яркость прицельной марки не соответствует степени окружающего освещения, выбран чрезмерно большой уровень яркости. Наличие «ореола» или засветки на линзе не говорит о браке прицела, это лишь напоминает о том, что выбран слишком яркий уровень прицельной марки. Такой большой уровень яркости используется в солнечный день: в этом случае никакого «ореола» видно не будет. Яркость нужно снизить для достижения комфортного уровня и отсутствия посторонних бликов.

Подсветка прицельной марки

В начало

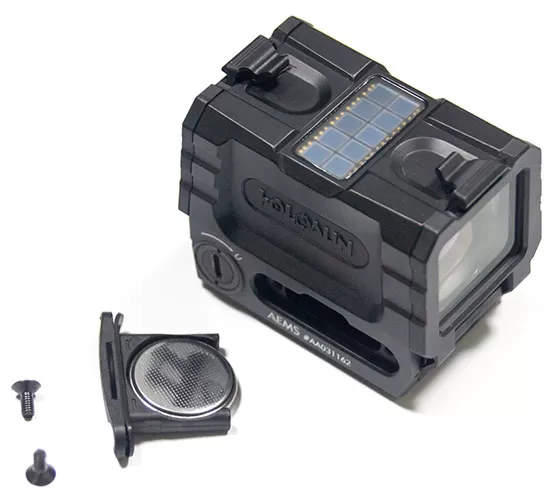

Коллиматор не включается, что делать?

Проверьте наличие элемента питания в коллиматоре. Даже если в нём присутствует солнечная панель, для первого включения может понадобиться установка батарейки.

Соблюдайте полярность при установке элемента питания. На некоторых моделях, особенно при используемом элементов питания типа «таблетка», это может быть не очевидно и необходимо заглянуть в инструкцию и обратить внимание на пометки на корпусе коллиматора, на крышке батарейного отсека, на лотке (при его наличии). Не у всех коллиматоров есть защита от переполюсовки, поэтому несоблюдение полярности может полностью вывести коллиматор из строя, что не будет являться гарантийным случаем.

Батарейка коллиматорного прицела

В начало

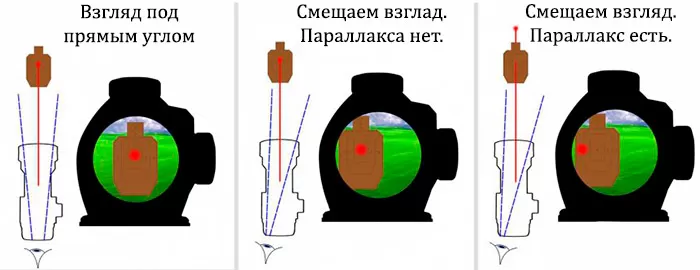

Параллакс у коллиматора, что делать?

Выраженный параллакс проявляется на ближних дистанциях до 10 метров и присутствует практически на всех моделях коллиматорных прицелов, даже у топовых мировых производителей. Это конструктивная особенность оптической системы, которая также предполагает, что стрельба не будет производиться на столь близких дистанциях. Если вы заметили эффект параллакса, то, скорее всего, вы проверяете его на слишком близко расположенном объекте. Попробуйте прицелиться на объект, расположенный далее 10 метров. Вероятнее всего, вы заметите полное отсутствие параллакса, как и заявляется производителем. Данный эффект не является неисправностью или браком.

Эффект параллакса

В начало


Не хватает поправок для пристрелки, что делать?

Убедитесь, что поворачиваете барабанчик поправок в нужную сторону.

Данная особенность часто встречается у владельцев АК-систем с боковой планкой для установки кронштейна. Основная причина подобной ситуации — несоосность линии ствола с линией основания, базы или кронштейна, на которую установлен коллиматор. Для того, чтобы поверить коллиматор, мы рекомендуем установить его на другое оружие с другим кронштейном. Мы понимаем, что иногда трудно найти товарища, который установит ваш прицел на своё оружие. Однако, чтобы исключить все возможные влияющие факторы, этот способ самый действенный и позволяет точно выявить неисправность прибора: если нехватка поправок сохранится, то с коллиматором действительно что-то не так.

В начало


Сбивается после выстрела или серии выстрелов. Что делать?

Вариантов может быть несколько.

Коллиматор был успешно пристрелян, кучность сохраняется, но СТП смещается. Вероятнее всего, проблема в кронштейне. Рекомендуется проверить коллиматор с другим кронштейном на том же оружии.

Коллиматор не пристреливается, наблюдается неудовлетворительная кучность. Рекомендуется проверить кучность оружия без прицела, с открытых прицельных приспособлений, с другой оптикой, на разных дистанциях, чтобы убедиться, что кучность оружия удовлетворительна. Если кучность оружия без оптики либо с заведомо исправной оптикой удовлетворительна, необходимо вновь обратить внимание на кронштейн. Проверить коллиматор с другим кронштейном, либо на другом оружии с заведомо исправным и проверенным кронштейном. Как правило, проблема кроется именно в кронштейне. Полностью исключив фактор кучности оружия без оптики и фактор кронштейна, можно говорить о проблемах с коллиматором.

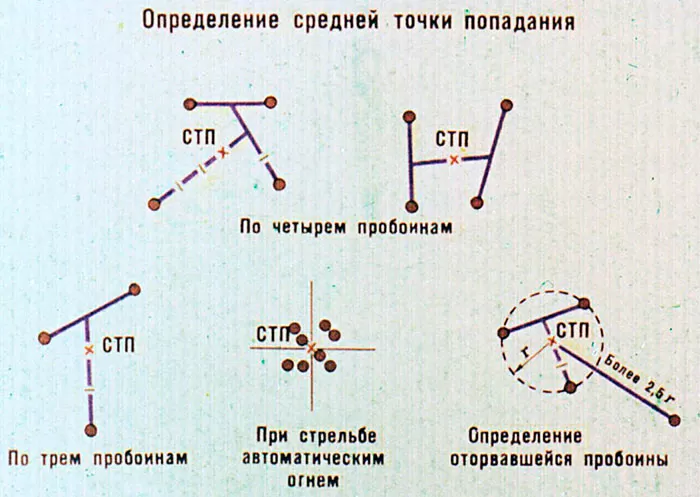

Сбивается СТП

В начало


Итак, сегодня мы рассмотрели ряд вопросов, которые могут вызвать затруднения при использовании коллиматорных прицелов и дали рекомендации, что делать в этих случаях для быстрого обнаружения и исправления ситуации. Процент брака современных коллиматорных прицелов, например таких, как Holosun, минимален. Они надёжны, неприхотливы и технологически продуманы. Надеемся, что у вас не возникнет трудностей при использовании изделий, приобретённых в нашей компании. Однако, в случае возникновения любых вопросов, мы всегда на стороне заказчика и стараемся решить любую ситуацию максимально оперативно.
