31 октября 2022

Как установить коллиматор на АК

Какие бывают способы установки коллиматорного прицела на автомат Калашникова? Какие у них особенности и какой выбрать? Сегодня разберёмся в этом вопросе.
Как установить коллиматор на АК

Как установить коллиматор на АК

Неподготовленный стрелок, получив в руки оружие, стремится повысить свою эффективность.

Самым очевидным и быстрым вариантом является установка коллиматорного прицела, который значительно увеличивает скорость и облегчает прицеливание в условиях недостаточной освещённости.

Подавляющие большинство современных прицелов «из коробки» устанавливаются на планку Picatinny. Соответственно, для установки необходимо каким-то образом сформировать эту планку на оружии, и тут есть несколько вариантов.


I

Самый простой и самый маловероятный случай – в руках оказывается АК-12 или АК74 в комплекте модернизации. В данном случае планка Пикатинни уже есть на крышке ствольной коробки, остается только установить коллиматорный прицел и, возможно, увеличитель за ним.

Планка Picatinny на ствольной коробке АК


II

Второй вариант более реалистичен, но всё еще маловероятен – в «хозяйстве» оказывается АК74Н, АКС74Н или АК74М – иными словами, АК с боковой планкой на ствольной коробке.

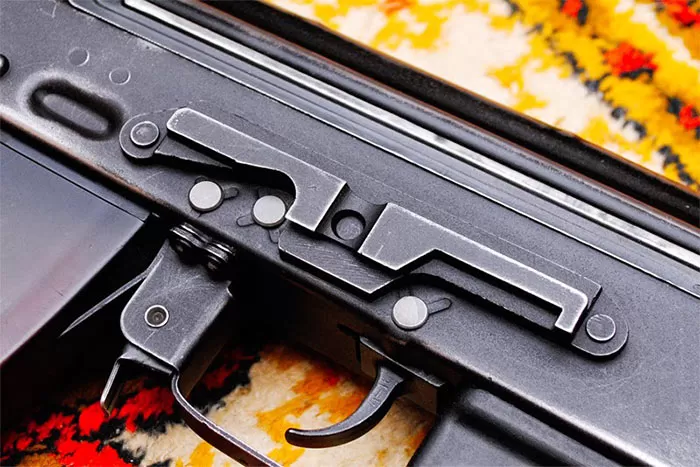

Боковой кронштейн АК

В таком случае достаточно установить качественный, желательно, быстросъёмный кронштейн. И на него уже монтировать любые прицельные комплексы, начиная от коллиматорного прицела, заканчивая тепловизором.

Единственный минус такого решения – штатный складной приклад уже не будет складываться.

Можем рекомендовать кронштейны SAG и Зенит Б-13. Помимо надёжности и высокого качества, данные кронштейны не мешают сложению приклада Зенит ПТ-1.

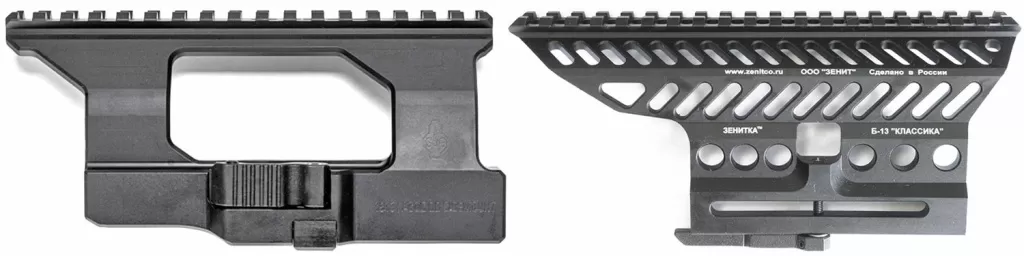

Кронштней SAG и кронштейн Зенит для АК


III

Ну и, наконец, самый вероятный сценарий – приходиться использовать АК74 без боковой планки или даже АКМ. Тут есть великое множество вариантов, каждый из которых имеет свои плюсы и минусы. Рассмотрим лишь варианты без внесения необратимых изменений в оружие, которые можно реализовать в полевых условиях «на коленке».

1. Установка планки Picatinny вместо штатной прицельной планки.

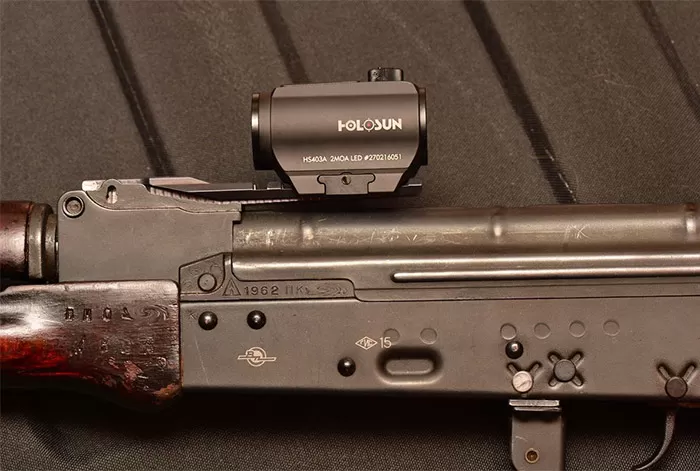

Кронштейн Кочевкник на АК

Плюсы:

  • цена;
  • простота установки.

Минусы:

  • утрата штатной прицельной планки. Возможность использования механических прицельных приспособлений только в положении «П»;
  • возможность использования только нетяжелых коллиматорных прицелов, нельзя использовать увеличитель;
  • надежность удержания СТП остается под вопросом. При монтаже планки только с помощью закладной без фиксации дополнительным винтом к колодке прицельной планки на гражданских карабинах под патрон 7.62х39 были случаи самопроизвольного смещения СТП с сохранением кучности.


2. Замена газовой трубки.

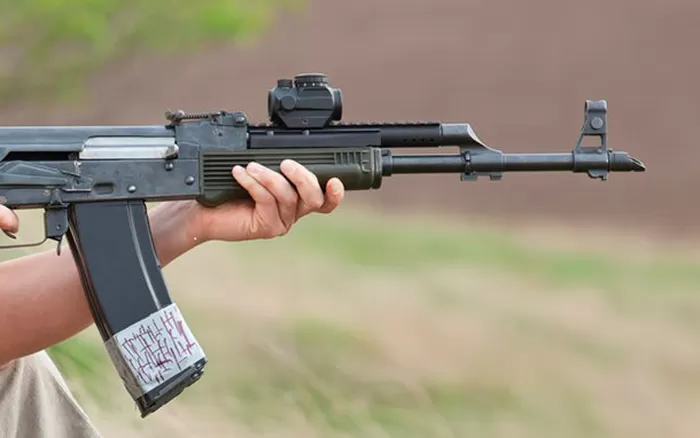

Кронштейн для АК вместо газовой трубки

Родоначальником данной концепции была американская фирма UltiMAK. И теперь «ультимак» стало именем нарицательным. Сегодня подобные изделия производят множество фирм, например, отечественная компания Вежливый стрелок под обозначением «VS-39x».

Плюсы:

  • цена;
  • простота установки;
  • минимальное увеличение габаритов комплекса;
  • низкая установка коллиматора и, как следствие, возможность использовать механические прицельные приспособления, не демонтируя прицел, а также сохранение обычной вкладки – нет необходимости в дополнительной щеке на прикладе.

Минусы:

  • газовая трубка становится несъёмной – изменение способа её чистки;
  • прицел испытывает негативные факторы в виде высокой температуры при темповой стрельбе и удара газового поршня в верхний край трубки;
  • невозможно использовать коллиматор совместно с увеличителем.


3. Установка цевья типа UTG Quad Rail

Такой способ в виде замены цевья вынесен отдельным пунктом, по причине того, что является самым бюджетным и доступным, т.к. китайская промышленность давно освоила производство реплик данного изделия американской фирмы.

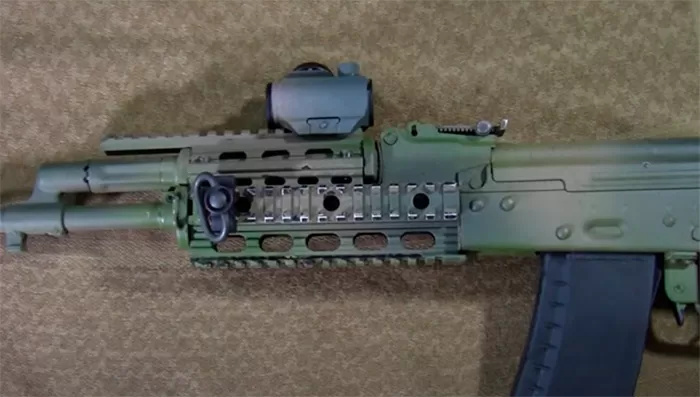

Кронштейн квадрейл

Плюсы:

  • цена;
  • простота установки;
  • возможность дополнительно установить рукоятку переноса огня и/или фонарь.

Минусы:

  • газовая трубка становится несъёмной – изменение способа её чистки;
  • невозможность установить подствольный гранатомёт;
  • невозможно использовать коллиматор совместно с увеличителем.


4. Установка цевья с накладкой на газовую трубку.

На рынке можно найти множество различных вариантов от разных производителей, мы же порекомендуем продукцию фирмы Зенит.

Накладка на газовую трубку АК

Плюсы:

  • возможность установить подствольный гранатомёт;
  • при использовании низкой накладки возможность использовать механические прицельные приспособления;
  • установка крышки ствольной коробки Зенит.

Минусы:

  • цена;
  • жёсткость установки накладки газовой трубки напрямую зависит от жёсткости установки цевья. На некоторых образцах оружия этого можно не получить.


5. И, наконец, вариант замены крышки ствольной коробки.

Такой вариант позволит устанавливать не только коллиматорные прицелы, но также и увеличители к ним, нетяжёлые оптические и тепловизионные прицелы, «призматики».

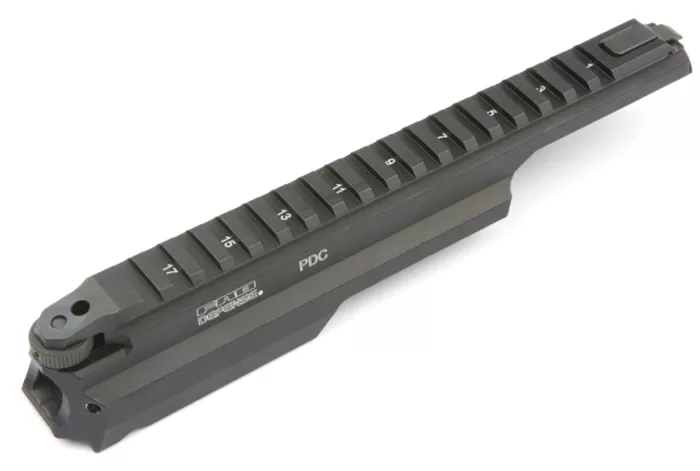

Крышка ствольной коробки АК с планкой Пикатинни

Крышка PDC от FAB Defence себя неплохо зарекомендовала, но найти её в продаже, даже учитывая её высокую стоимость, почти невозможно.

Изделие «Пилигрим» от отечественной компании «Легальный арсенал» очень сильно напоминает американскую крышку TWS. Для её установки потребуется демонтировать штатную прицельную планку – это можно отметить в качестве минуса конструкции.

Крышка Пилигрим. Легальный Арсенал

А вариант от Зенит Б-33 потребует установки и цевья Зенит. Такое конструктивное решение обеспечивает наибольшую жесткость и не требует демонтажа штатной прицельной планки. Хотя и общая стоимость будет уже значительной.

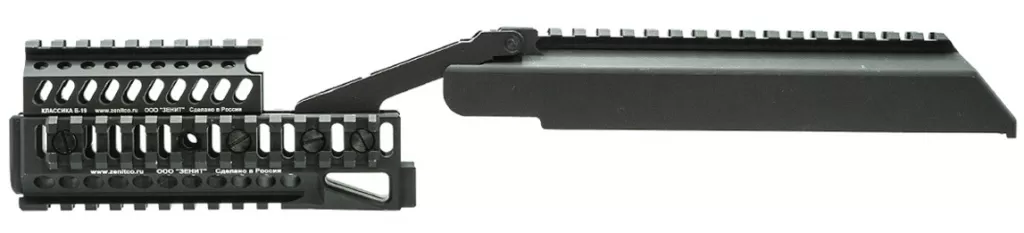

Зенит Б-33


В качестве заключения хотелось бы обратить внимание, особенно учитывая возраст потенциальных пользователей, что коллиматорный прицел из-за принципа своей работы не подходит для людей с астигматизмом – при лёгкой форме прицельная марка будет казаться неровной, при более серьёзном дефекте зрения человек будет наблюдать несколько прицельных марок.

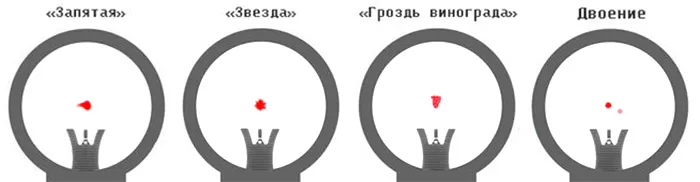

Прицельная марка коллиматора расплывается

В этом случае можно рекомендовать использовать призматический прицел, который может как и не иметь кратности, так и давать небольшое увеличение х2.5–х3, при этом имея массогабаритные характеристики, приближенные к характеристикам коллиматорного прицела.

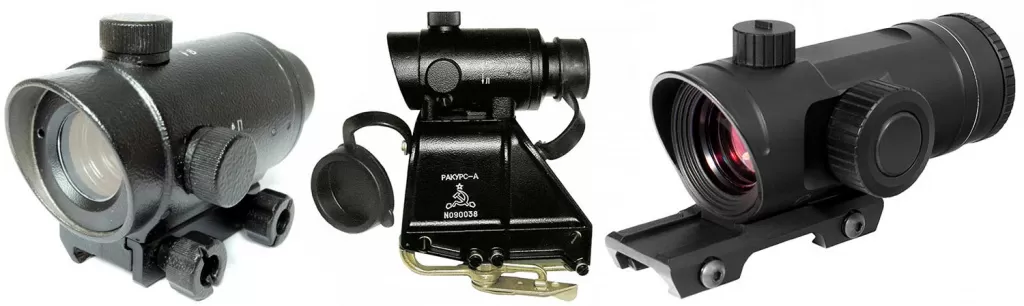

Разные виды призматических прицелов

Наиболее доступными прицелами на сегодняшний день являются ПО 1x20 («Ракурс») от НПЗ и «Brevis» от ВОМЗ. Призматический прицел, в отличие от коллиматорного, как и классический оптический прицел, имеет фиксированное удаление выходного зрачка, что стоит учитывать при выборе способа его установки на оружие.

О всех плюсах и минусах «призматиков» мы расскажем в следующий раз.
