Прибор УПС-5, 16 калибр

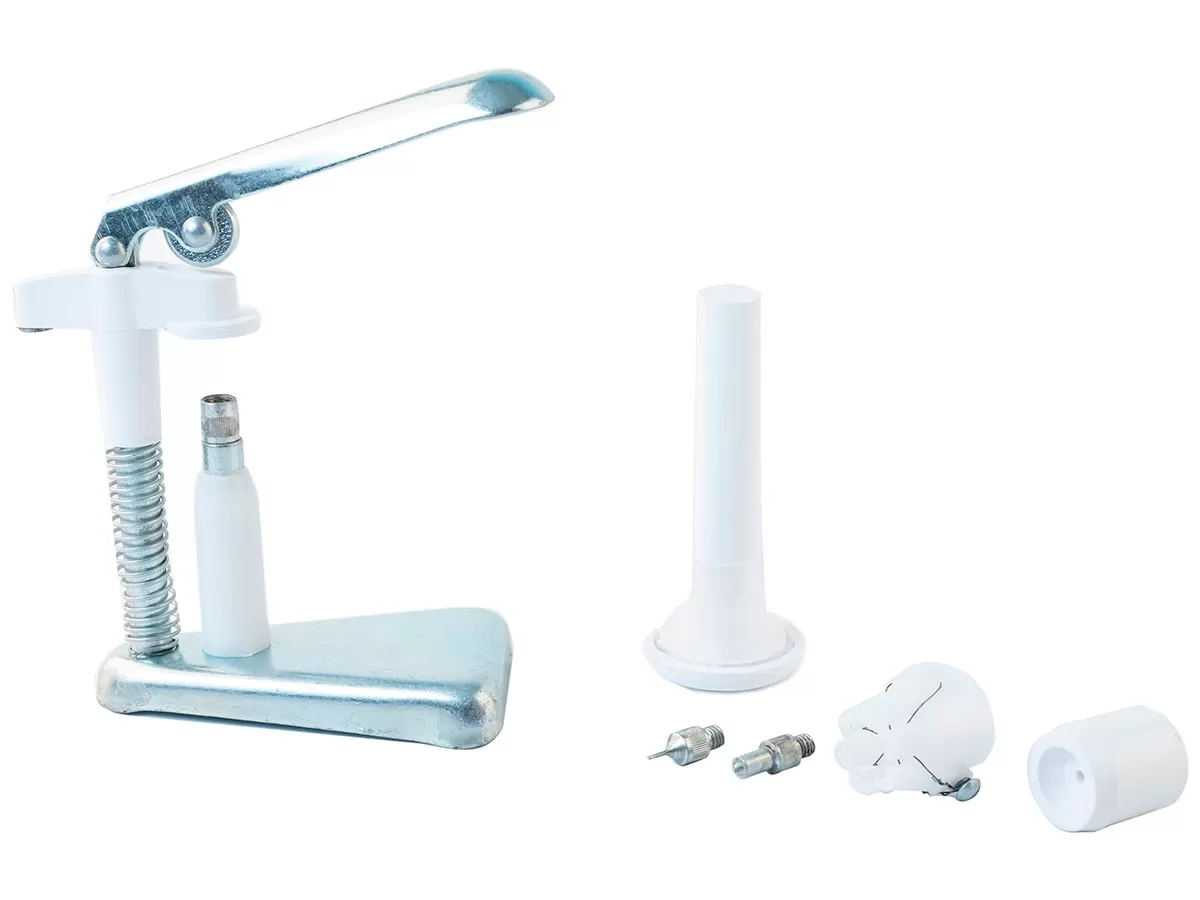

Прибор для снаряжения патронов 16 калибра УПС-5

УПС-5 16 калибра – универсальный прибор Сидоренко – предназначен для самостоятельного снаряжения патронов 16 калибра. Выполняет следующие операции:

• установку и извлечение капсюлей в металлических, папковых (бумажных) и пластиковых гильзах, с применением капсюлей различных типов (ЦБО, жевело, СХ-2000, Fiocchi DFS-616, КВ-209 и др.);
• установление в гильзу патрона пыжей и прокладок;
• закрытие патронов способом 'звезда';
• обжатие юбки гильзы (при использовании дополнительного оборудования).

Принцип действия:

• для удаления капсюля - накручиваем на опорный палец иглу для удаления капсюля (выбираем иглу соответственно типу капсюля), нажимаем на рычаг пресса, который передает усилие на Т-образный гнеток, капсюль выдавливается иглой в полость в гнетке.
• для запрессовки капсюля - накручиваем на опорный палец чашечку для посадки капсюля, нажимаем на рычаг пресса, который передает усилие на Т-образный гнеток. Капсюль задавливается наковальней гнетка в отверстие в гильзе;
• для установки в снаряжаемую гильзу пыжей и прокладок, а так же для удобства засыпания пороха и дроби используют воронку, а для продвижения пыжей и прокладок по самой гильзе - навойник;
• для закрытия патронов способом 'звезда' необходимо отвинтить крепежный винт, который удерживает опорный палец на станине прибора, снимаем опорный палец, берем подготовленную к закрытию 'звездой' гильзу, надеваем на неё нарезающую матрицу, вставляем в пресс и давим на рычаг.

Гнеток давит на нарезающую матрицу и на гильзе образуется 6-ти лучевой шалаш, который в дальнейшем будет закрыт специальной матрицей из комплекта изделия для получения готового патрона.

Следует обратить внимание начинающих пользователей на необходимость дозировать усилие, которое будет приложено на рычаг УПСа во время работы с нарезающей и закрывающей матрицами. При чрезмерном нажатии стенки гильзы могут деформироваться, образуя складку, патрон потеряет эстетическую красоту и может не влезть в патронник оружия.
