Приклад телескопический Зенит ПТ-1C для Сайги

Приклад телескопический Зенит "ПТ-1С", удлиненный для укороченных гражданских версий АК (замок для Сайги)

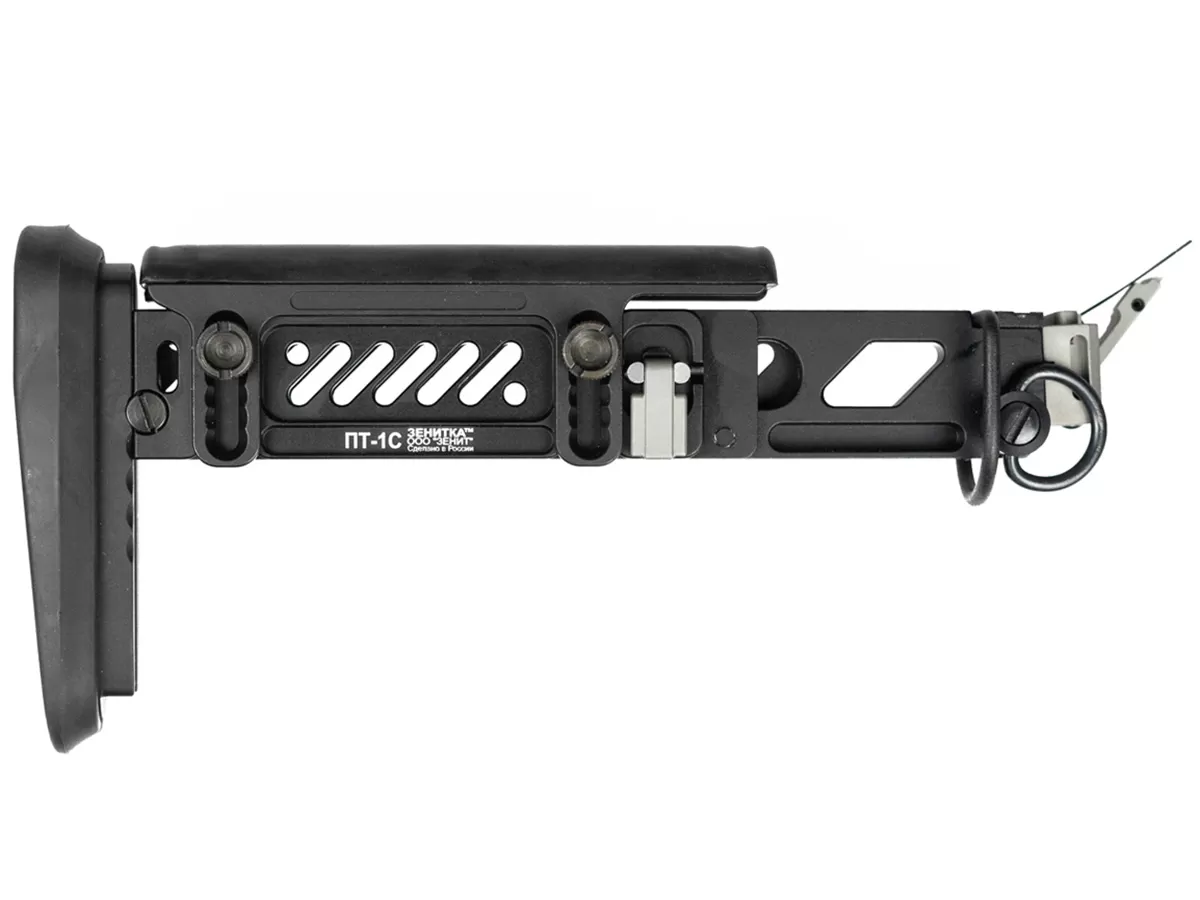

Цельнофрезерованный телескопический приклад скелетного типа ПТ-1С с резиновым тыльником и резиновой накладкой щеки, предназначен для установки и эксплуатации на карабины Сайга 9, TR9 PARADOX, Сайга МК исп.33, Сайга МК 03.

Изготовлен из сплава Д16Т с покрытием черного цвета. Приклад телескопический ПТ-1С устанавливается на штатное место складывающихся в бок прикладов. Позволяет производить регулировки, исходя из выполняемых задач и индивидуальных данных стрелка.

Преимущества при эксплуатации:

• при установке на оружие не требует его доработки
• наличие регулируемой щеки и регулируемого тыльника
• телескопический механизм имеет большой диапазон регулировок по длине
• оригинальный механизм позволяет складывать и фиксировать приклад вдоль ствольной коробки оружия в любом положении телескопического механизма, а также регулировать высоту щеки и высоту тыльника
• при складывании нет необходимости снимать кронштейн над ствольной коробкой Б-13, расположенный на боковой планке (ласточкин хвост) ствольной коробки оружия
• в нижнем положении щеки позволяет работать с механическим прицелом
• два варианта тыльника: широкий, узкий
• два варианта антабки

Технические характеристики:

• Масса: 515 ± 5 г (в сборке поставки: широкая резиновая накладка и две антабки)
• Габаритные размеры: (242/342х125/142х42)
• Рабочий диапазон температур окружающей среды: от -50°С до +50°С
• Гарантийный срок хранения и эксплуатации: 60 мес.

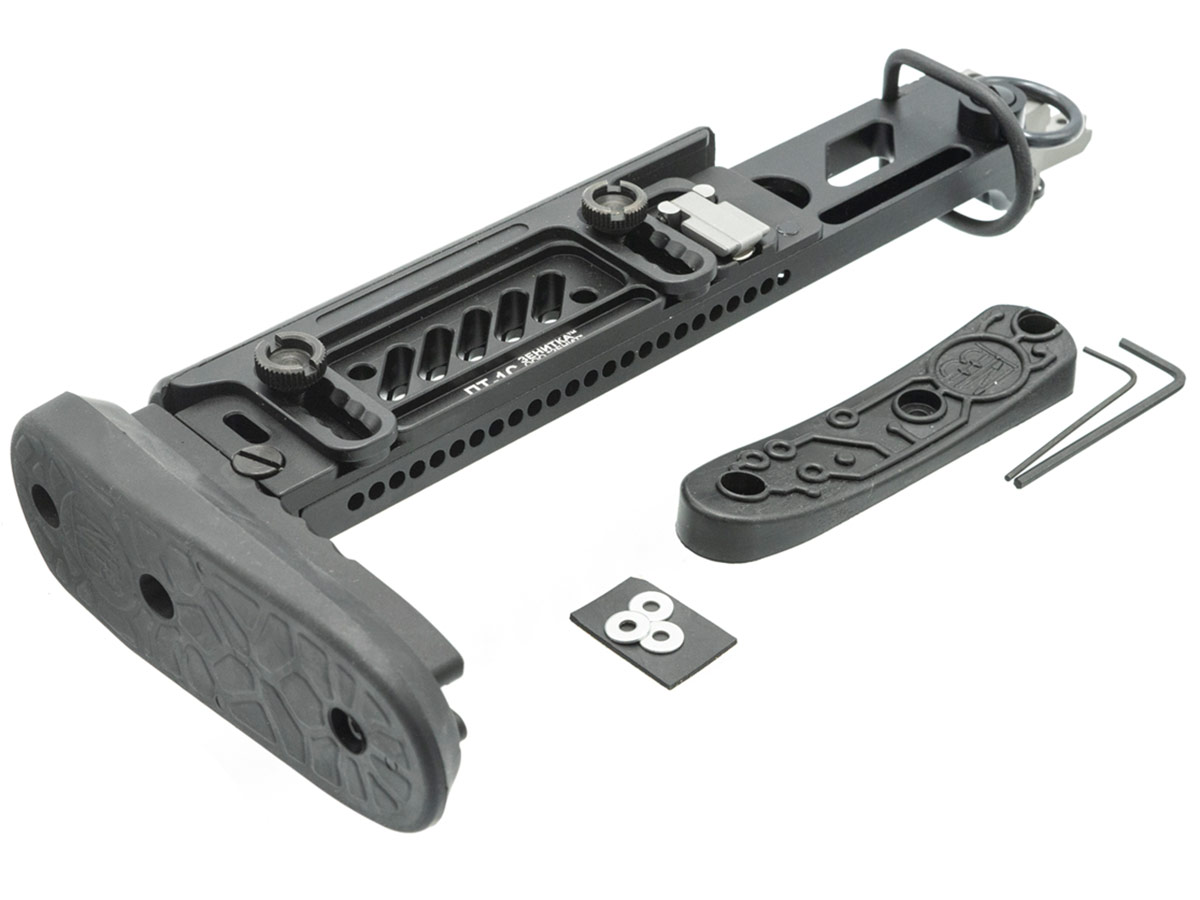

Комплектность поставки:

• Приклад ПТ-1С – 1 шт
• Ключ шестигранный – 1 шт
• Резиновая накладка на тыльник – 2 шт
• Руководство по эксплуатации – 1 шт

Для установки приклада телескопического ПТ-1С (далее по тексту ПТ-1С) на оружие необходимо:

• 1. ПТ-1С устанавливается вместо штатного (складывающегося вбок вдоль ствольной коробки) приклада карабина.
• 2. Выбив ось (ось выбивается с помощью выколотки вверх в сторону крышки ствольной коробки в соответствии со штатной инструкцией по полной разборке оружия) из петли штатного механизма сложения, снять штатный приклад оружия.

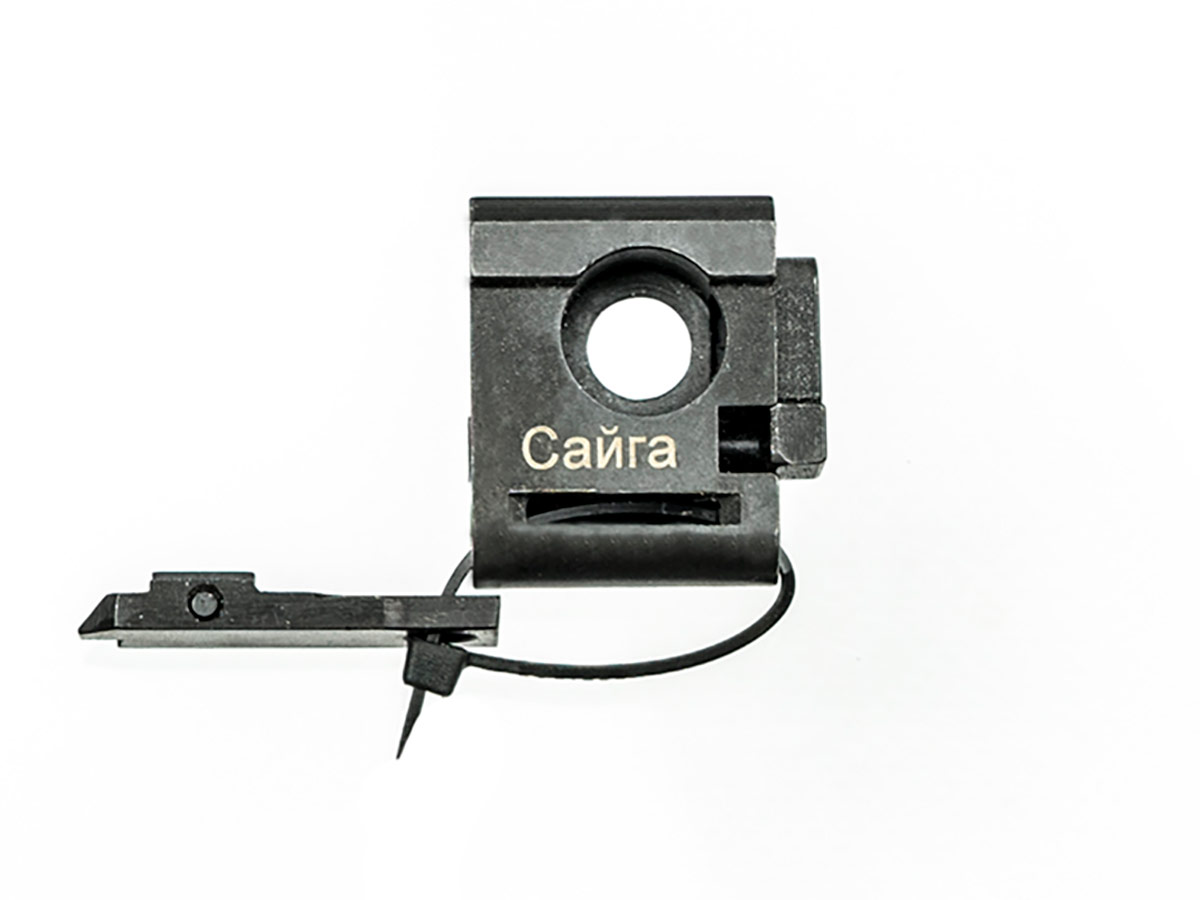

• 3. Установить ПТ-1С и пластину замка на оружие и вбить в штатное место оружия ось петли.
• 4. Вкручивая винт, зафиксировать пластину замка.
• 5. Для складывания ПТ-1С воспользоваться штатной кнопкой, расположенной на ствольной коробке оружия, и сложить ПТ-1С вдоль ствольной коробки оружия, при этом кнопка замка удерживает ПТ-1С в сложенном положении.
• 6. Для приведения ПТ-1С в рабочее положение нажать кнопку замка и разложить ПТ-1С, фиксируя его штатной защёлкой оружия.
• 7. Для регулировки длины приклада поднять рычаг-фиксатор и установить необходимую длину ПТ-1С.
• 8. После установки необходимой длины ПТ-1С опустить рычаг-фиксатор, фиксируя установленную длину ПТ-1С.
• 9. Для установки нужной высоты щеки необходимо:
  – ослабить винты и установить щёку на необходимую высоту
  – закрутив винты, зафиксировать щеку на выбранной высоте
• 10. Для установки нужной высоты затыльника необходимо:
  – ослабить винт и установить затыльник на необходимую высоту
  – закрутив винт, зафиксировать затыльник на выбранной высоте
• 11. Открутить от приклада лишнюю антабку, оставив необходимую
• 12. Установить необходимую резиновую накладку на тыльник приклада
• 13. Открутив винт, можно установить другой замок из номенклатуры выпускаемых фирмой ООО «Зенит» замков.

Подвижные части телескопического механизма регулировки длины приклада необходимо чистить во время обслуживания оружия.
