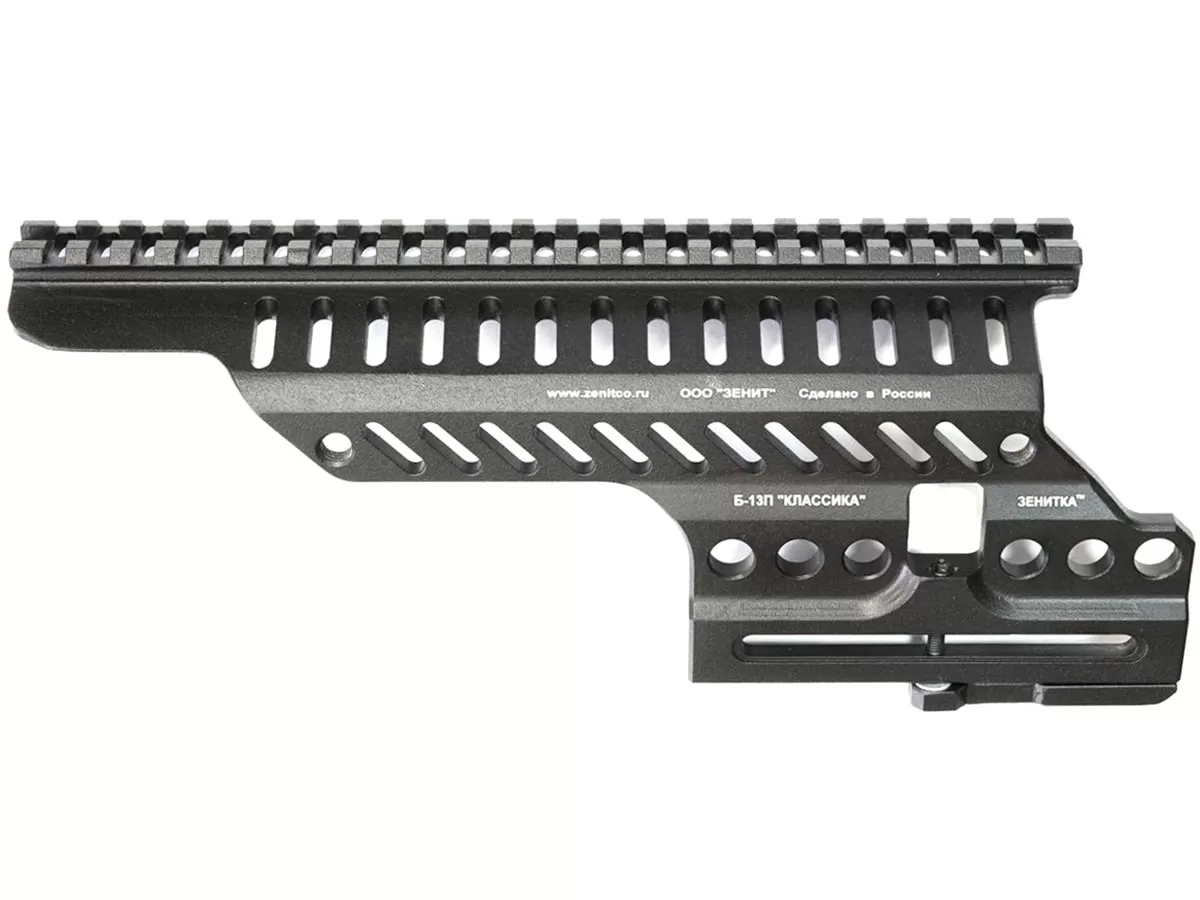

Кронштейн боковой быстросъёмный для ПК/ПКМ/ПКП Зенит Б-13П

Кронштейн боковой быстросъемный для Пулемёта Калашникова Зенит "Б-13П"

Кронштейн над ствольной коробкой Б-13П является цельнофрезерованным изделием, изготовленным из сплава Д16Т с покрытием чёрного цвета.

Кронштейн над ствольной коробкой Б-13П устанавливается на штатную базу "Ласточник хвост", расположенную на ствольной коробке пулемёта, и обеспечивает установку на оружие прицельных приборов.

Формирует планку Picatinny над ствольной коробкой оружия. Позволяет устанавливать на оружие, как отдельные оптические прицельные приборы, так и комбинацию приборов.

Преимущества при эксплуатации:

• Небольшой вес и прочность
• Возможность быстрой установки на оружие и снятия с оружия
• Возможность двойной фиксации на штатной базе "Ласточкин хвост"
• При установке на оружие не закрывает штатное прицельное приспособление

Технические характеристики:

• Масса: 275 ± 5 г
• Габаритные размеры: 270х99х58 ± 5 мм
• Длина планки Picatinny: 240 ± 5 мм
• Рабочий диапазон температур окружающего воздуха: от -50 до +50°С

Комплектация:

• Кронштейн над ствольной коробкой Б-13П - 1 шт
• Шестигранный ключ - 2 шт
• Руководство по эксплуатации - 1 шт

Для установки на оружие необходимо:

1. Установить рычаг-фиксатор кронштейна в положение "открыто"
2. Надеть Б-13П на боковую планку ствольной коробки оружия, сдвигая Б-13П от приклада к стволу
3. Повернуть рычаг-фиксатор кронштейна в положение "закрыто", после чего проверить фиксацию кронштейна на боковой планке ствольной коробки

Если после поворота рычага-фиксатора кронштейна в положение "закрыто" Б-13П не зафиксировался или зафиксировался недостаточно жестко на боковой планке ствольной коробки, необходимо произвести следующие действия:

1. перевести рычаг в положение "открыто"
2. шестигранным ключом ослабить стопорный винт, расположенный на рычаге
3. винтом внутри рычага с помощью другого ключа добиться момента начала фиксации Б-13П на боковой планке ствольной коробки и закрутить ключом стопорный винт
4. повернуть рычаг-фиксатор в положение "закрыто"
