Артикул: Б-13
Кронштейн боковой быстросъемный для АК Зенит Б-13
Характеристики
Брeнд | Зенит |
---|---|
Материал | Алюминиевый сплав |
Категория тюнинга | Кронштейны |
Модель оружия (тюнинг) | Платформа АК |
Описание

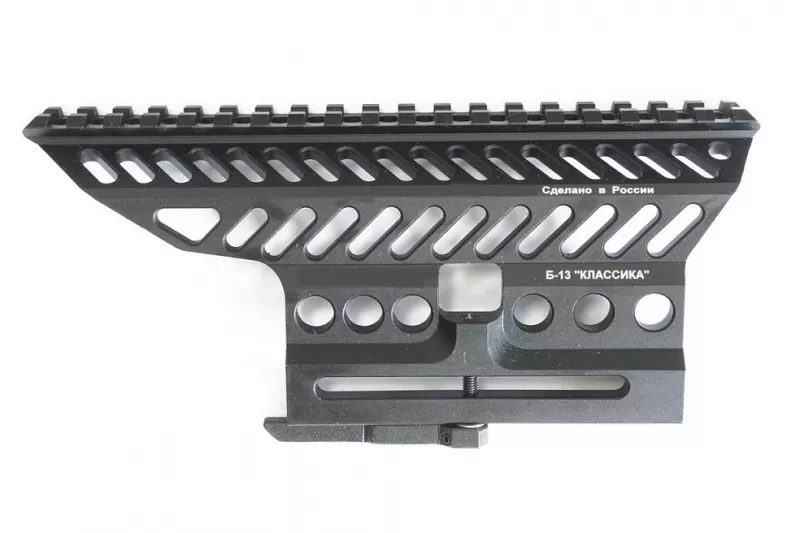

Кронштейн боковой быстросъемный для АК Зенит "Б-13"
Кронштейн над ствольной коробкой Б-13 является цельно фрезерованным изделием, изготовленным из сплава Д16Т с покрытием чёрного цвета.
Кронштейн над ствольной коробкой Б-13 устанавливается на штатную базу "Ласточкин хвост", расположенную на ствольной коробке АК 103, 104, 105, 74М, 74С, АКМС, АКМ, карабинов Сайга МК, Сайга МК-03, Сайга 410, и обеспечивает установку на оружие прицельных приборов.
Формирует планку Picatinny над ствольной коробкой оружия. Позволяет устанавливать на оружие, как отдельные оптические прицельные приборы, так и комбинацию приборов.
Преимущества при эксплуатации:
- небольшой вес и прочность
- возможность быстрой установки на оружие и снятия с оружия
- возможность двойной фиксации на штатной базе "Ласточкин хвост"
- при установке на оружие не закрывает штатное прицельное приспособление оружия
Технические характеристики:
- Масса: 175 ± 5 г
- Габаритные размеры: (88х45х200) ± 5 мм
- Длина планки Picatinny: 200 ±5 мм
- Рабочий диапазон температур окружающего воздуха: от -50°С до +50°С
- Гарантийный срок хранения и эксплуатации: 60 мес.
Комплектность поставки:
- Кронштейн над ствольной коробкой Б-13 - 1 шт
- Шестигранный ключ - 2 шт
- Руководство по эксплуатации
Установка:
- Установить рычаг-фиксатор кронштейна в положение "открыто".
- Надеть Б-13 на боковую планку ствольной коробки оружия, сдвигая Б-13 от приклада к стволу.
- Повернуть рычаг-фиксатор кронштейна в положение "закрыто", после чего проверить фиксацию кронштейна на боковой планке ствольной коробки.
Если после поворота рычага-фиксатора кронштейна в положение "закрыто" Б-13 не зафиксировался или зафиксировался недостаточно жестко на боковой планке ствольной коробки, необходимо произвести следующие действия:
- перевести рычаг в положение "открыто",
- шестигранным ключом ослабить стопорный винт, расположенный на рычаге,
- винтом внутри рычага с помощью другого ключа добиться момента начала фиксации Б-13 на боковой планке ствольной коробки и закрутить ключом стопорный винт,
- повернуть рычаг-фиксатор в положение "закрыто".
