Артикул: LAC0999

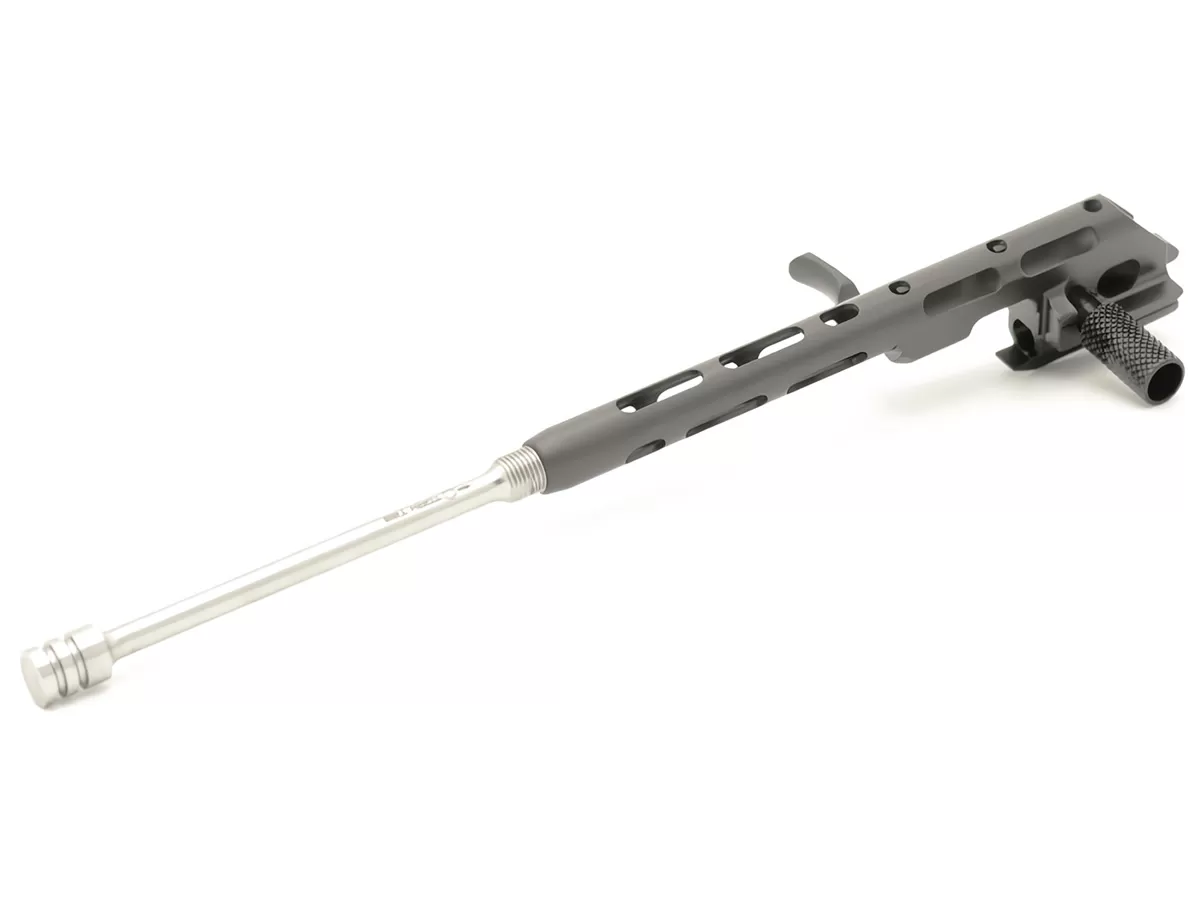

Рама облегчённая L.A.C. АК-74/Сайга gen.2, с приливом
Характеристики
Материал | Сталь+титан |
---|---|
Категория тюнинга | Затворные рамы |
Модель оружия | Платформа АК |
Брeнд | Lacgun |
Описание
Рама облегчённая L.A.C. для АК-74/Сайга gen.2, с приливом
Облегчённая затворная рама служит для снижения отдачи и общего веса карабинов и автоматов на базе АК74, АК74М, РПК74, РПК74М, АК 100 (103,104,105 ), АК200 и гражданских образцов на их основе: Сайга 030, 033, TG2, TR3, ВПО 219, 222, 1В в т. ч. и кал. 366ТКМ, а так же аналогов с диаметром хвостовика затвора 9 мм.
Сборка:
- Шток вкрутить в раму, используя рожковый ключ с зёвом 10мм по лыски для ключа и зафиксировать контрвинтом через канал возвратной пружины в раме.
- Вставить винт левой рукояти в соответствующее отверстие в раме.
- Удерживая рукоятку, затянуть винт шестигранным ключом 5мм. Затяжку следует производить до выхода 1-3х витков резьбы винта выше толщины гайки, с контролем видимого прохождения винта через кольцо гайки.
- Перед использованием, провести смазку рамы и её элементов нейтральным оружейным маслом или порошковыми смазками.
Регулировка:
- Установить шток в положение, при котором его длина будет на 5мм меньше длины штока штатной рамы конкретного карабина. Зафиксировать шток, используя контрвинт.
- Не следует сильно затягивать контрвинт! Положение штока не окончательное!
- Пробным отстрелом определить работоспособность автоматики карабина. При положительном результате следует продолжить вкручивание штока внутрь тела рамы до получения максимально приемлемого результата. Автоматика должна работать стабильно с гарантированным выбросом гильзы на 2-3 метра от стрелка, в любом пространственном положении оружия, а так же при отрицательных температурах. Если происходит не полный цикл работы автоматики без экстракции гильзы, шток следует выкручивать, увеличивая его видимую длину.
- После получения данных о необходимой длине штока на конкретном экземпляре, следует её записать, выкрутить шток, покрыть наружную резьбу штока красным резьбовым фиксатором, покрыть резьбу контрвинта красным резьбовым фиксатором и собрать, вылет штока выставить соответственно записанному значению, не использовать в течение 24 часов.
Использование рамы в режиме автоогня:
- Рама имеет полноценный прилив автоспуска, может быть использована в автоматах обладающих, автоогнём в случаях, предусмотренных законодательством.
- В этом случае применение красного резьбового герметика обязательно!
- Во избежание раскручивания элементов конструкции, следует проводить контроль каждые 500 выстрелов. В случае применения рамы в пулемётах с магазинами повышенной ёмкости (более 70 патронов), следует заштифтовать шток, через имеющееся отверстие в штоке рамы, согласно Наставлению по ремонту АК74. При сверлении рамы использовать твердосплавные свёрла из сплавов ВК8 или аналогов.
Использование с регулируемым газовым блоком:
- При использовании облегчённой рамы совместно с регулируемым газовым блоком эффект снижения и мягкости отдачи увеличивается, а регулировка и чистка значительно упрощается. В случае совместного применения устройств, следует установить шток рамы на 5 мм короче штока штатной рамы оружия и зафиксировать согласно пункту 4, регулировку производить газовым блоком.
Гарантии и ограничения при соблюдении приведённых выше рекомендаций:
- Ввиду повышенного трения титана и стали возможно появление на головке штока рамы потёртостей – браком не является, ухудшение работоспособности не выявлено.
- Шток рамы и левая рукоять взведения являются расходными элементами и при выходе из строя, поломке - меняются пользователем самостоятельно, гарантия на данные элементы не распространяется. Для замены винта левой рукоятки (при его изломе ввиду отсутствия в изначальной конструкции рамы) следует применить винт следующей номенклатуры: Винт М6*40 DIN 912 (прочностной класс 12.9, 10.9, 8.5 прочность по убыванию) в комплекте с гайкой М6.
- Самостоятельное внесение механических изменений в конструкцию тела рамы (за исключением штифтования штока, замены штока и левой рукояти) приводит к аннулированию гарантии. Замена тела рамы в этом случае произведена не будет.
Технические характеристики:
- Масса тела рамы: - 262+/- 2 г
- Материал тела рамы: закалённая сталь
- Масса рукояти левой в сборе: 19.6 г
- Материал винта рукояти левой: закалённая сталь
- Материал тела рукояти: дюраль Д16Т
- Масса штока в сборе: 43.5 г
- Длинна штока: 155 мм
- Материал штока: титан
- Материал винта штока: закалённая сталь
Комплектация:
- Тело рамы - 1шт
- Шток титановый с цанговым креплением или Шток титановый под штифтование - 1шт.
- Винт (в комплекте для штока с цангой), прочностной класс 12.9, М5*16 - 1шт.
- Рукоять взвода левая с насечкой - 1шт.
- Винт рукояти М6*40 DIN 912 (прочностной класс 12.9) укомплектованный гайкой М6 - 1шт.
