Кронштейн Picatinny GTS Q.172 на вентилируемую планку 7мм, 14 слотов

Кронштейн Picatinny GTS Q.172 на вентилируемую планку 7 мм (МР-27 / МР-153), для коллиматорных прицелов, 14 слотов

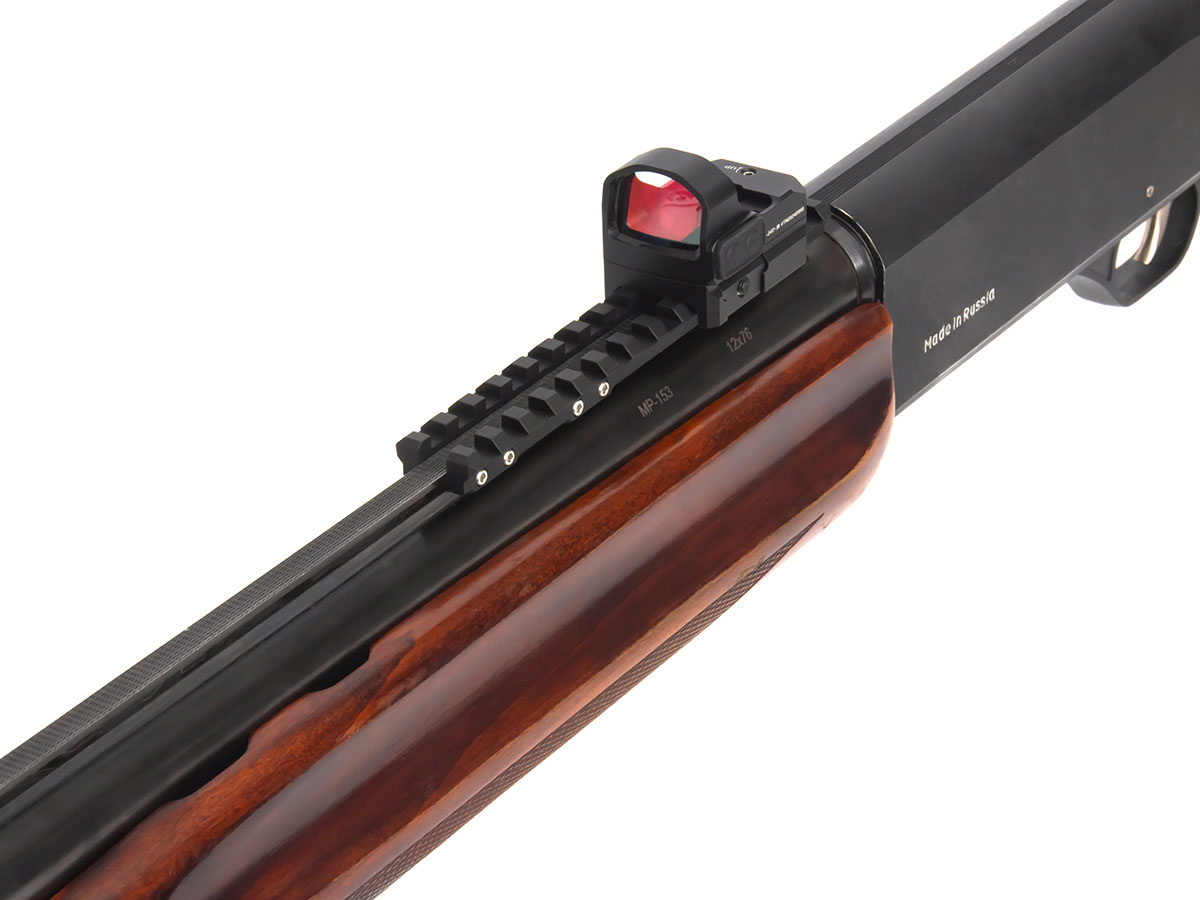

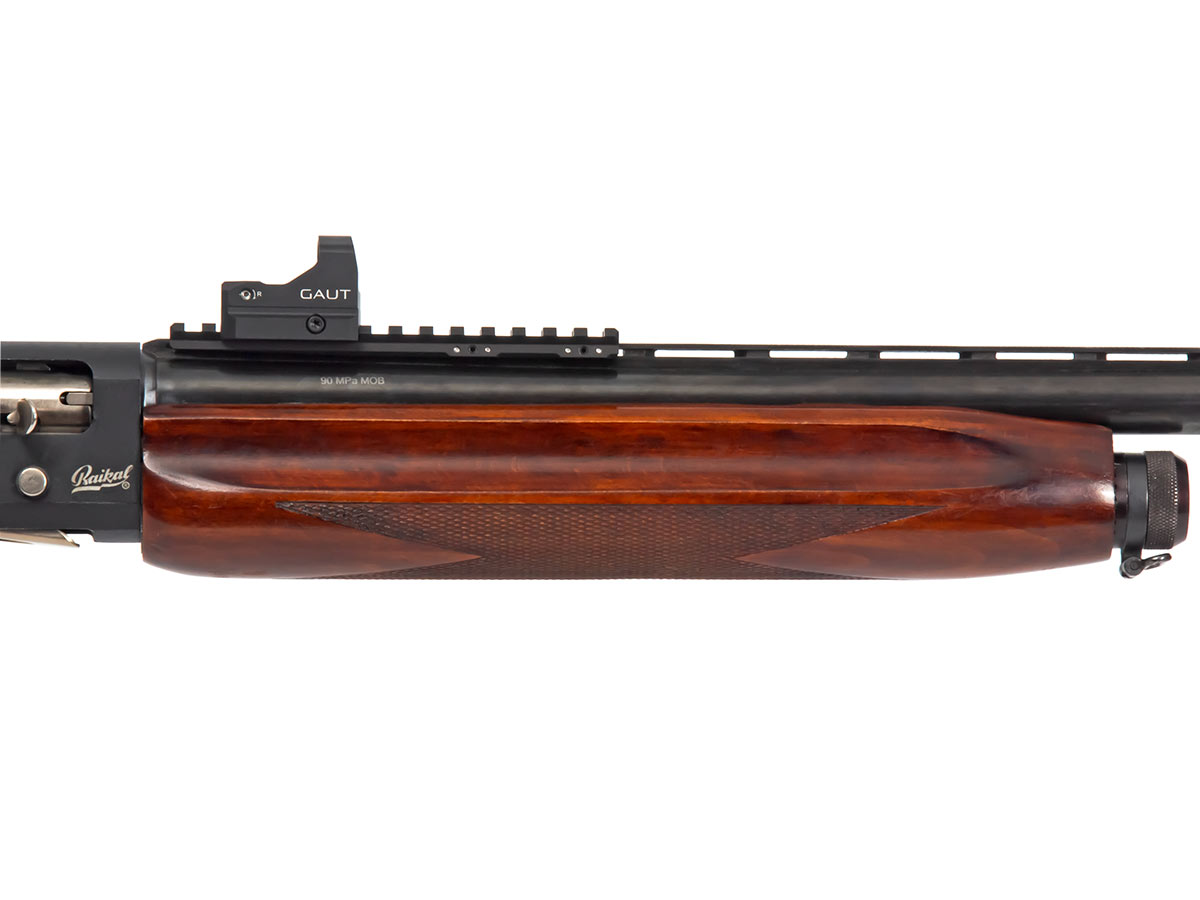

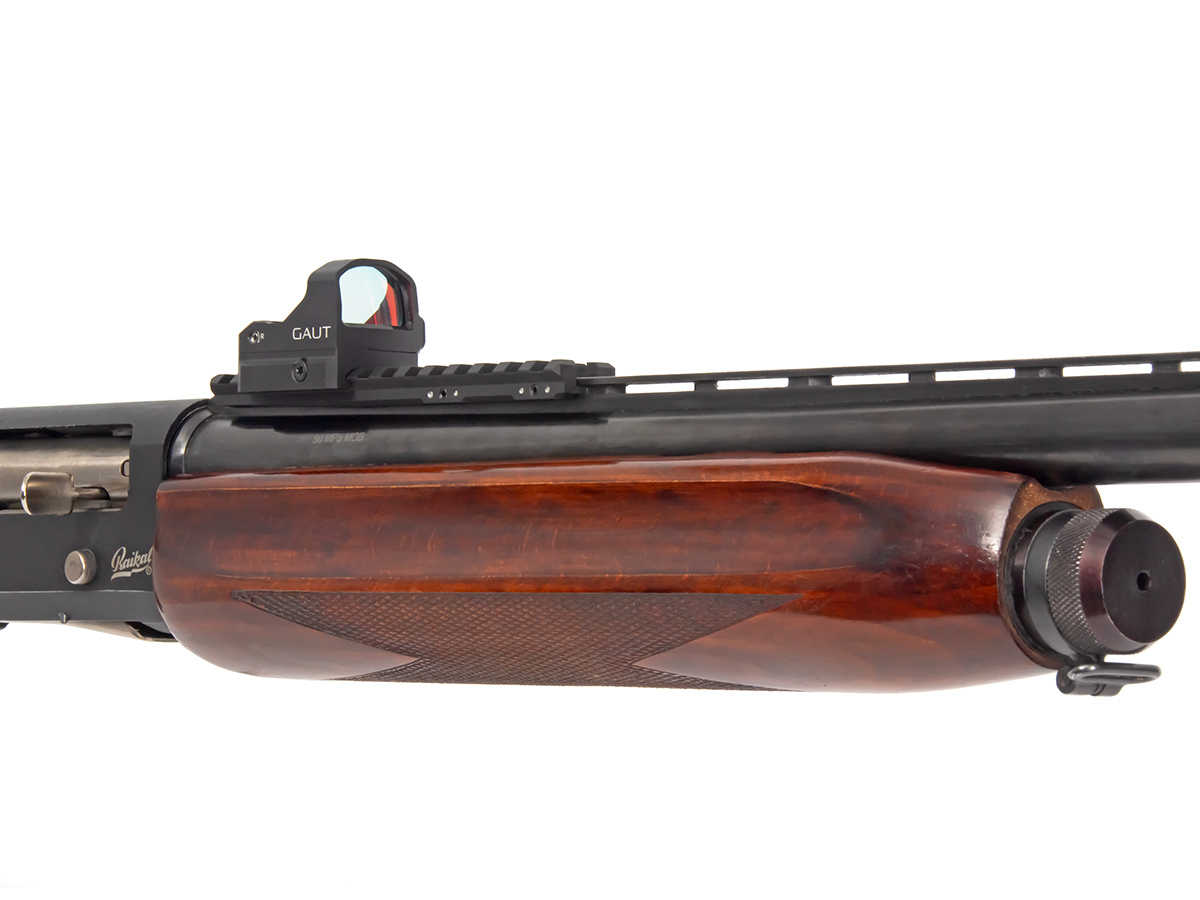

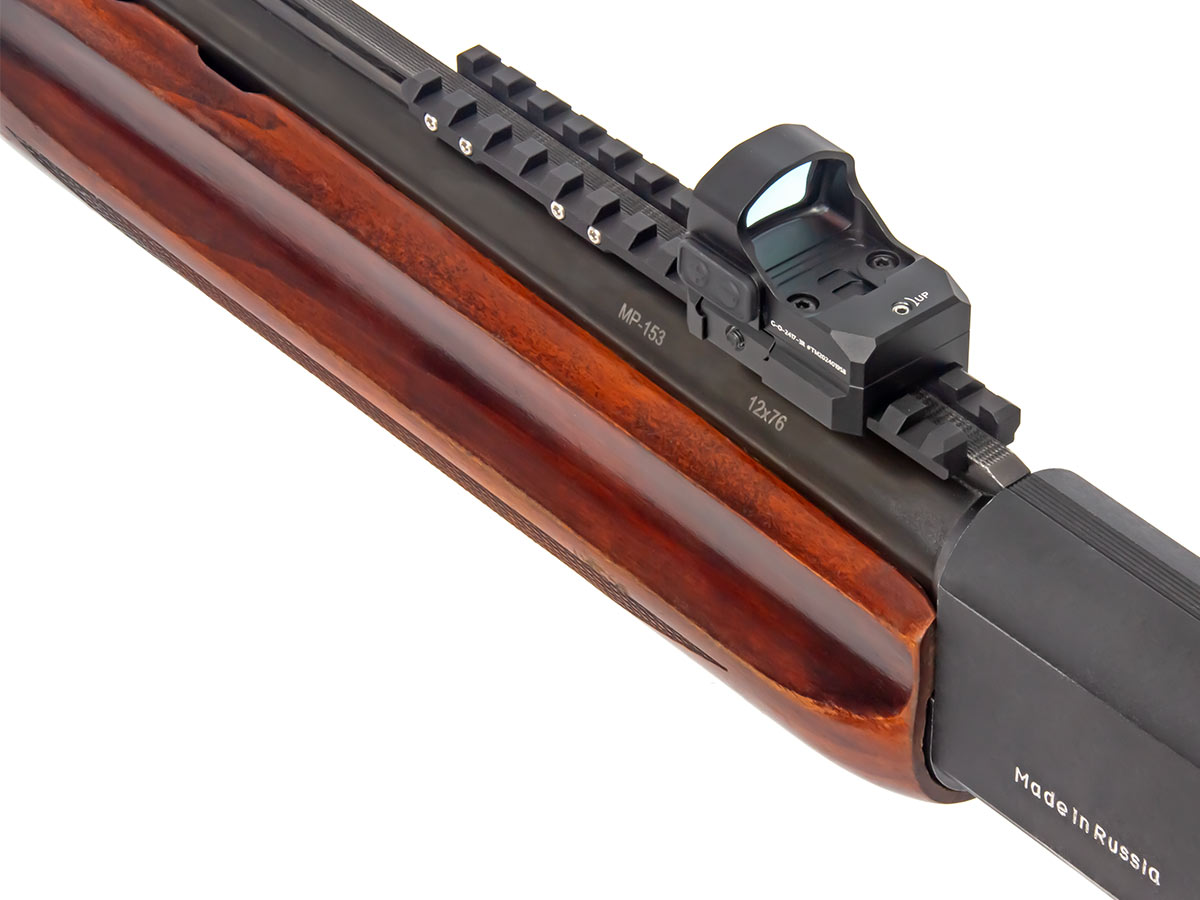

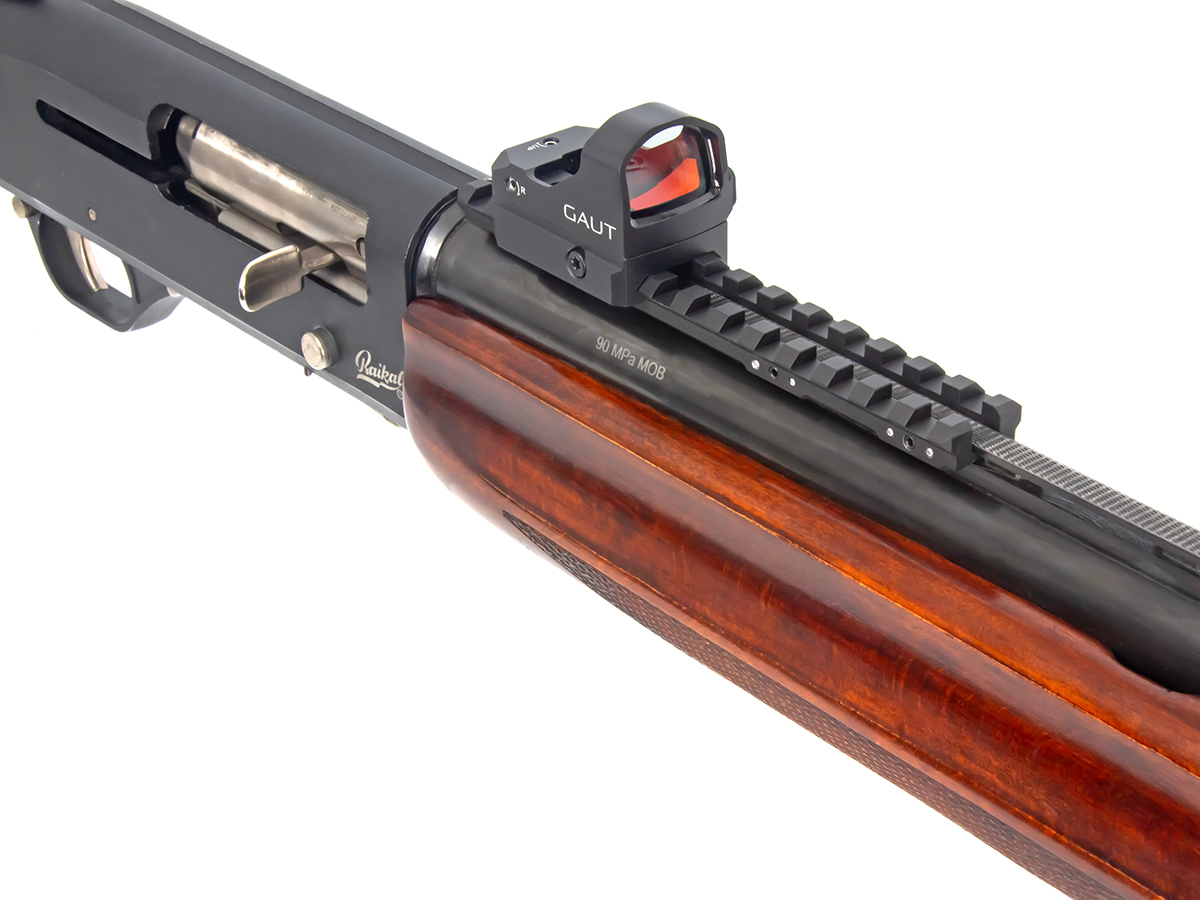

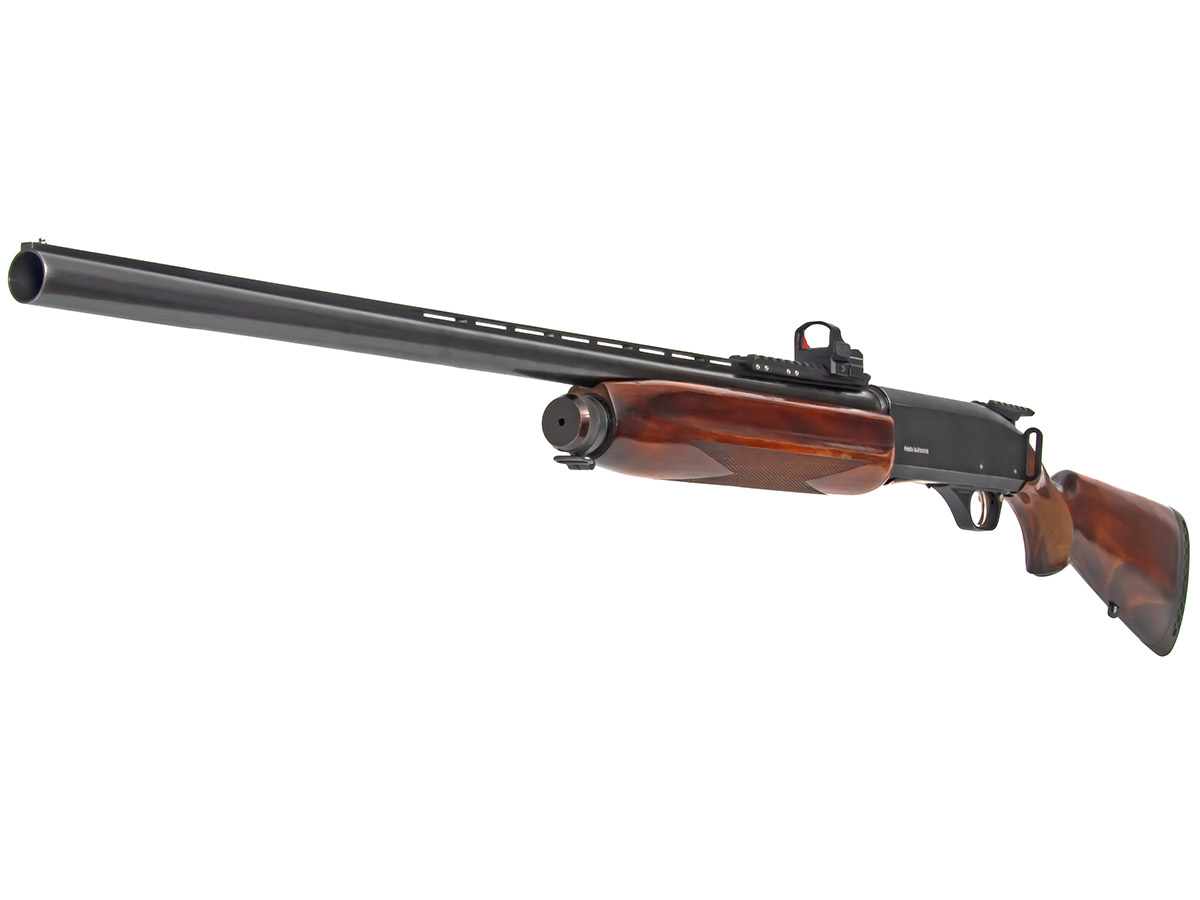

Кронштейн GTS Q.172 предназначен для монтажа на вентилируемую планку шириной 7 мм гладкоствольных ружей МР-27, МР-153 и других для установки коллиматорных или призматических прицелов.

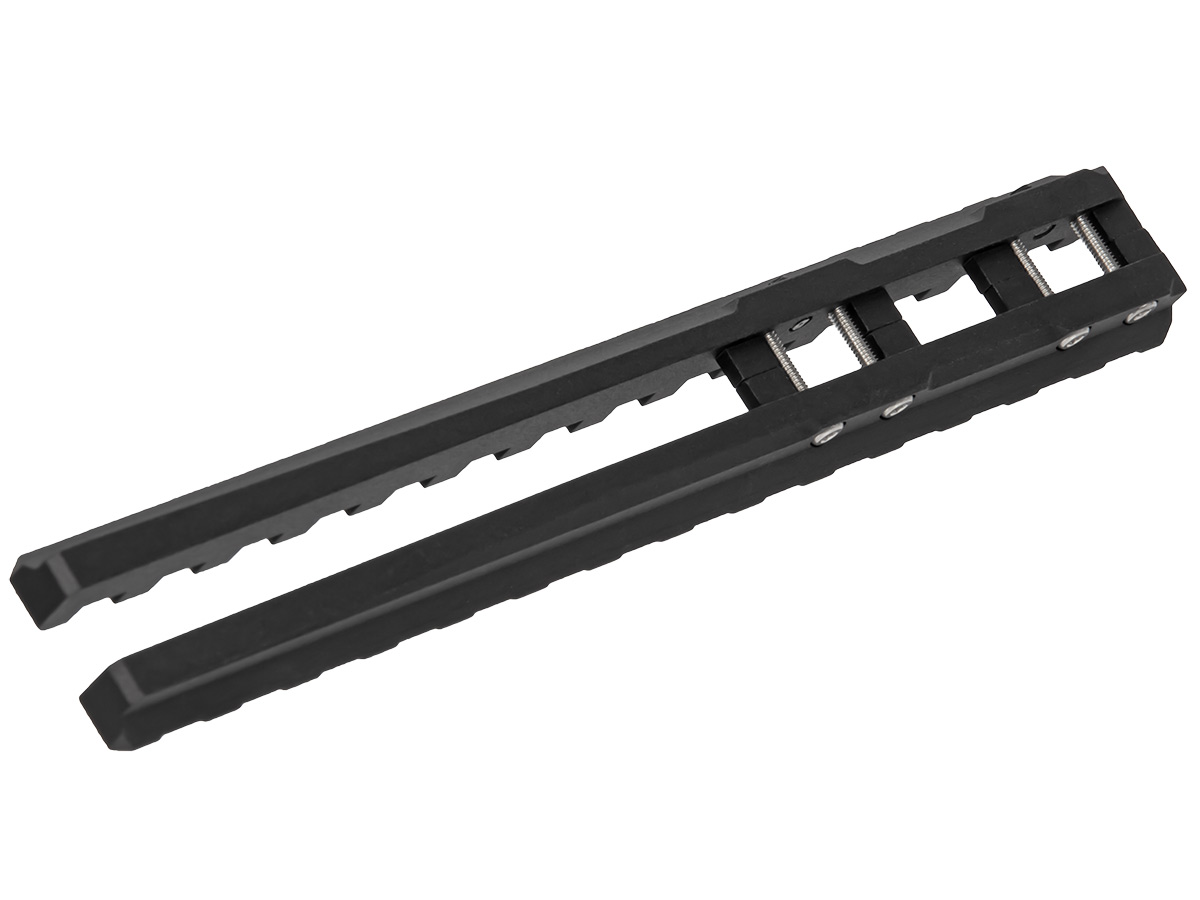

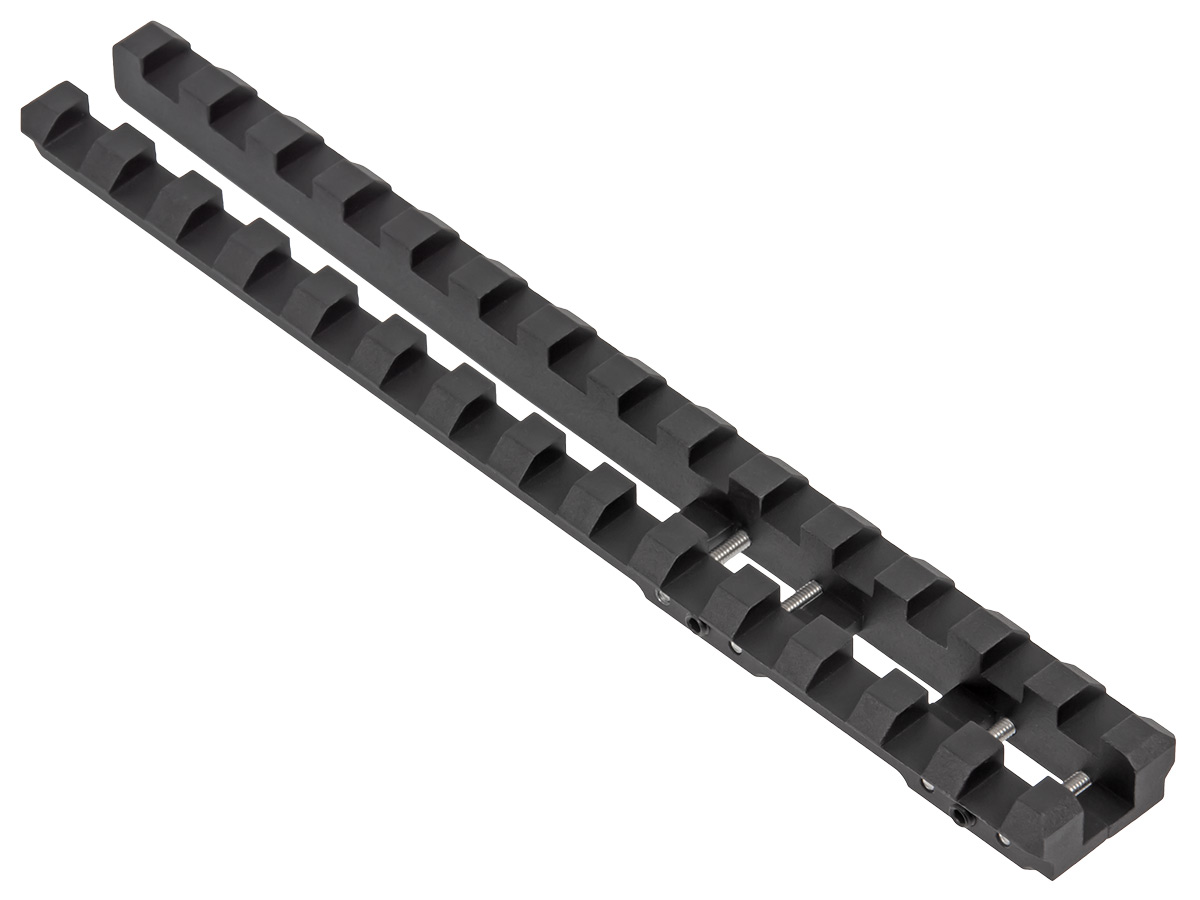

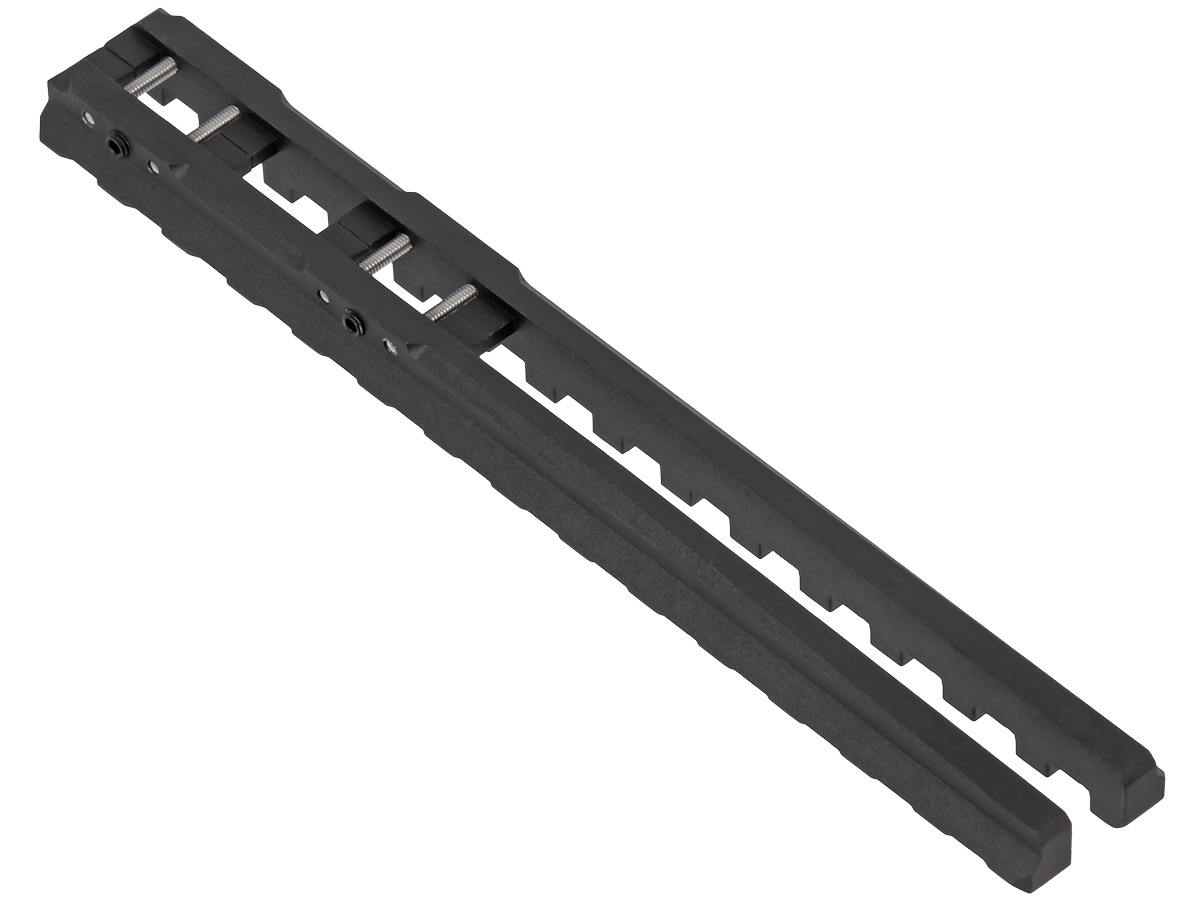

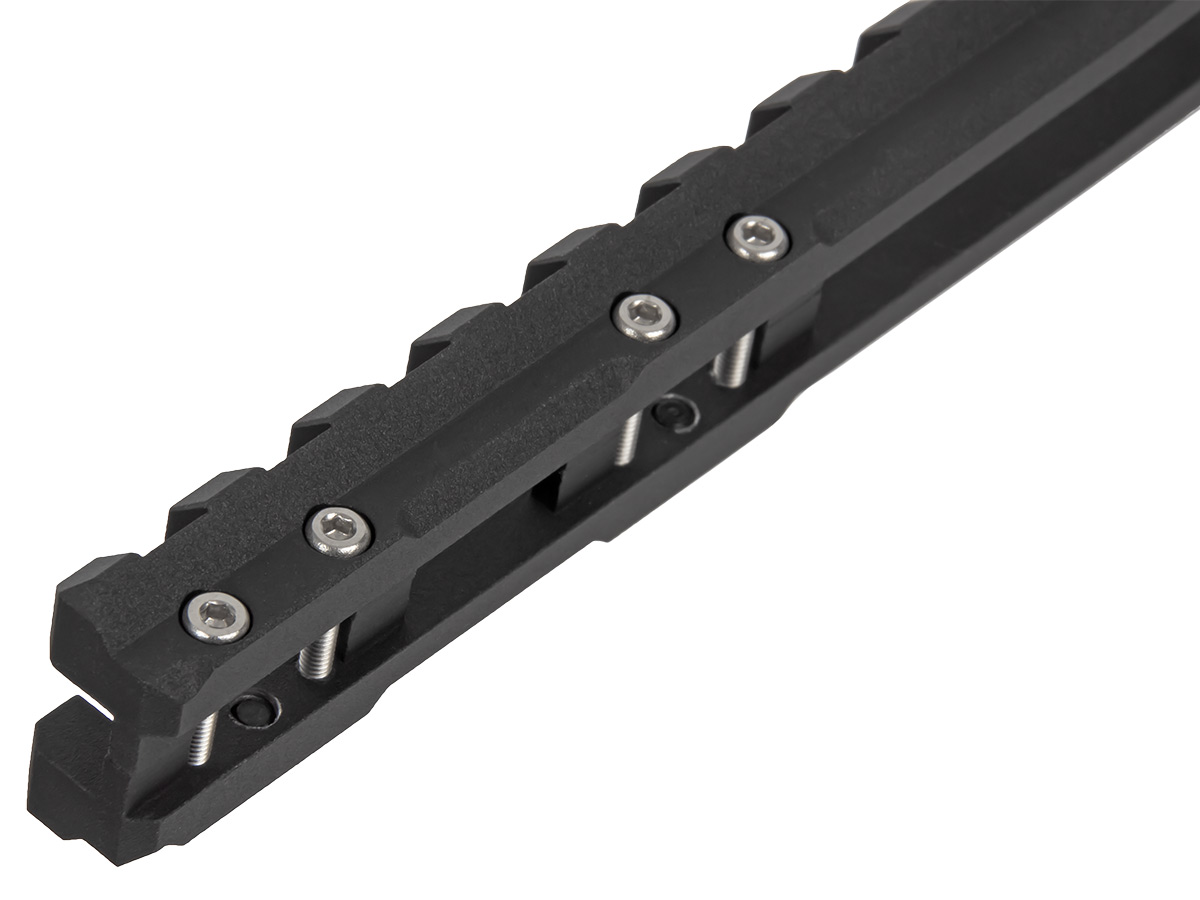

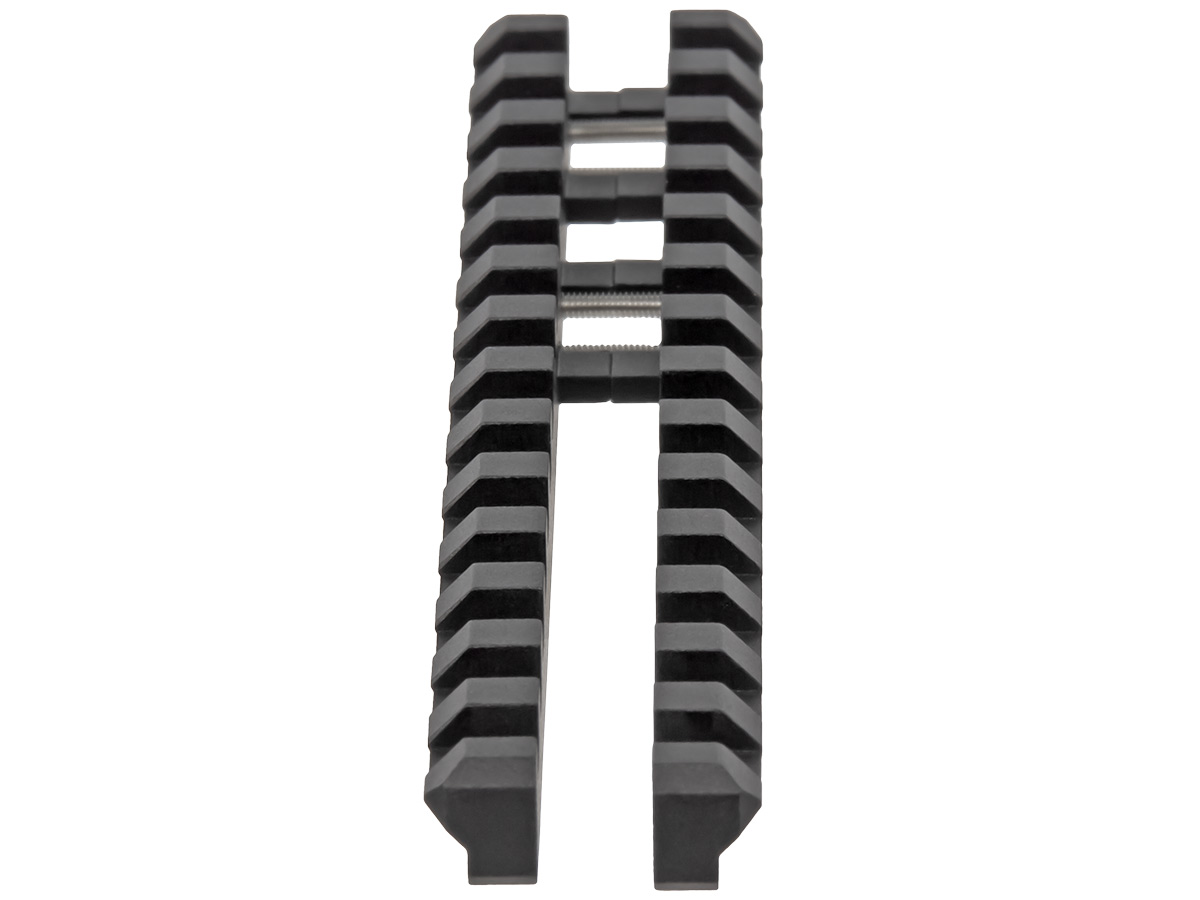

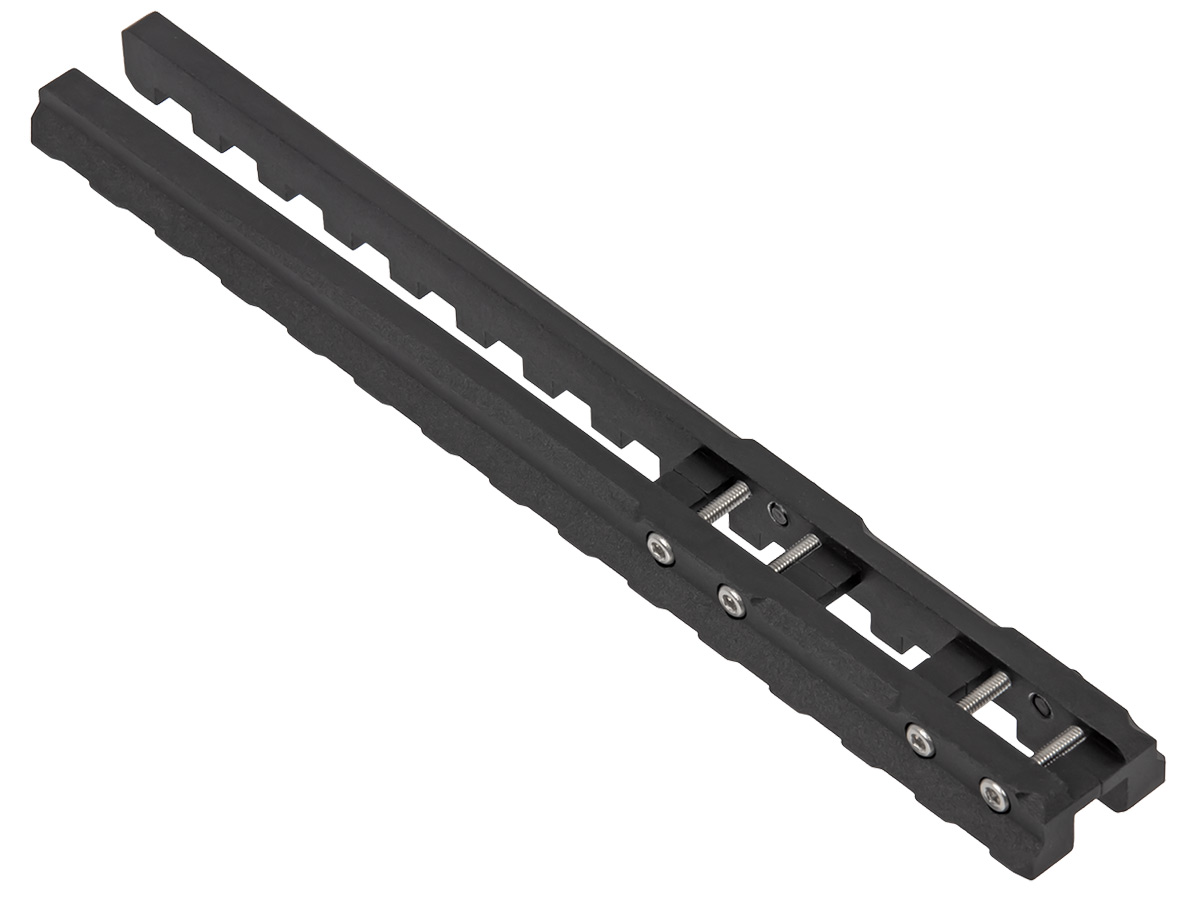

GTS Q.172 состоит из двух частей, которые стягиваются четырьмя винтами.

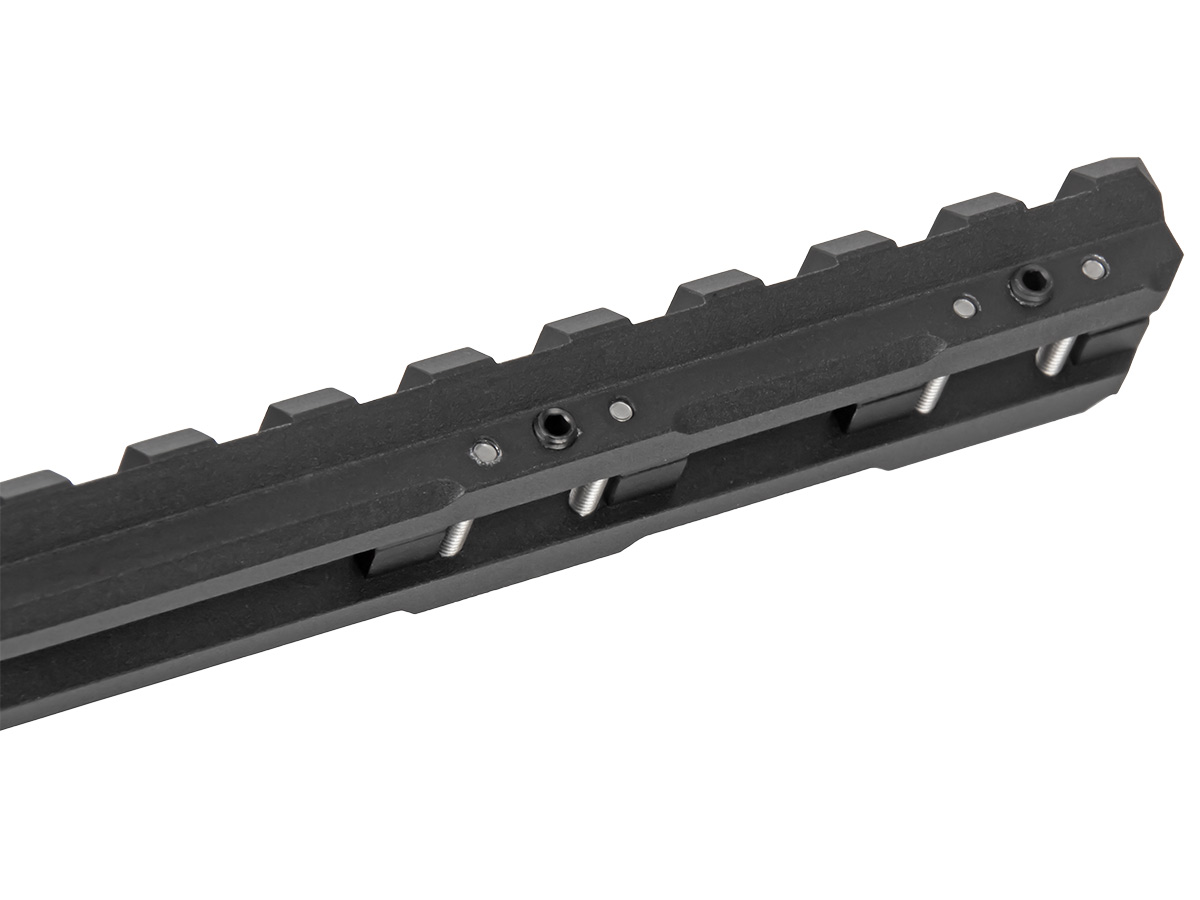

Два установочных винта предназначены для центровки кронштейна на вентилируемой планке.

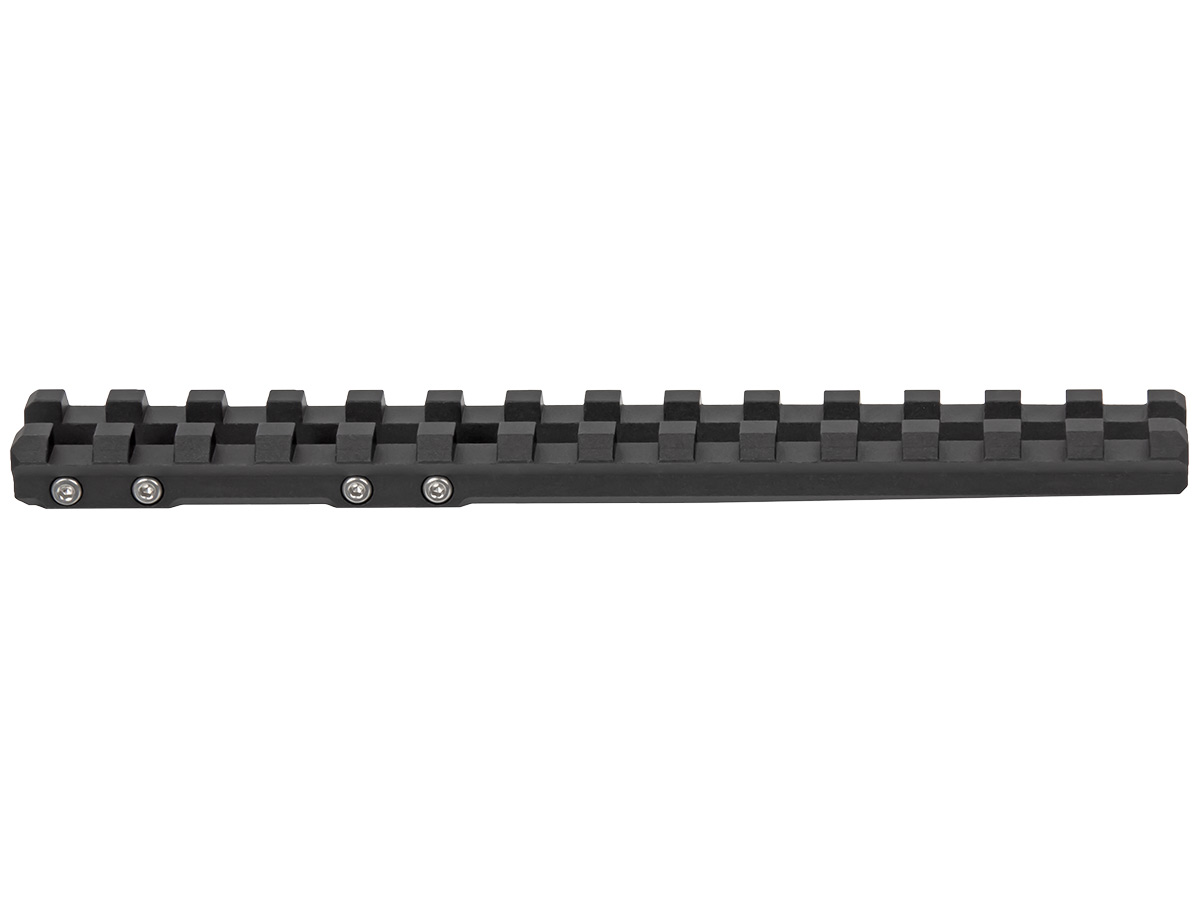

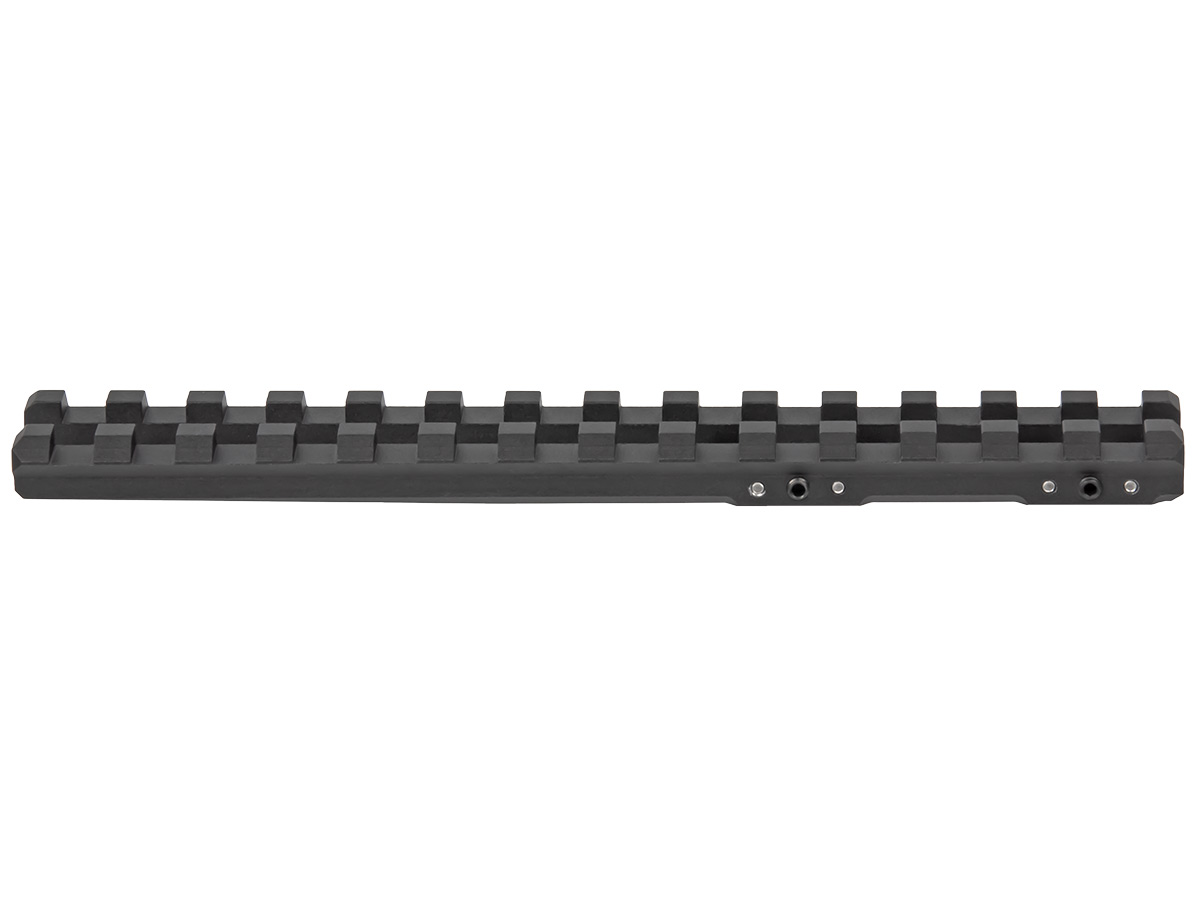

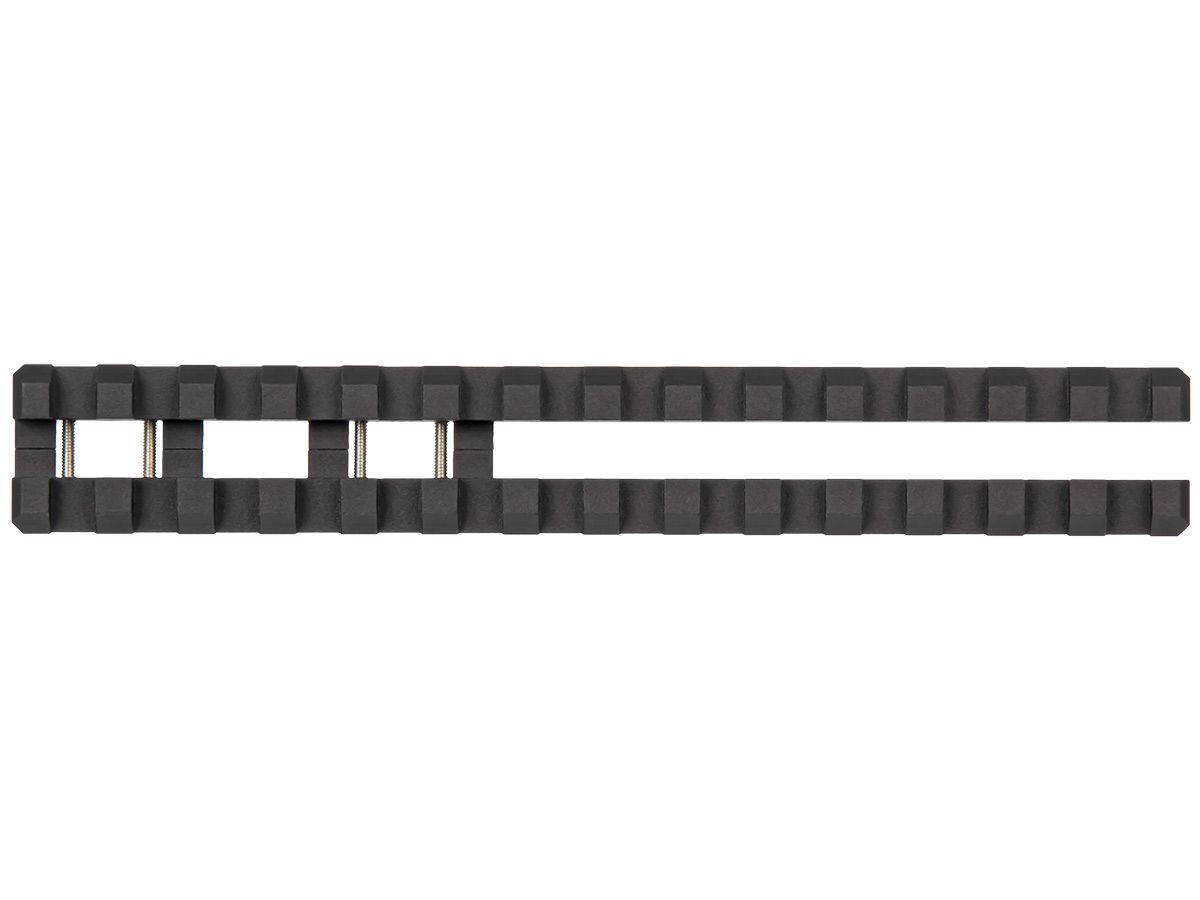

Кронштейн GTS Q.172 изготовлен из высокопрочного авиационного алюминия Д16T, имеет 14 слотов Picatinny и рабочую длину 145 мм.

Конструкция кронштейна позволяет установить оптику ближе или дальше от стрелка по его выбору: достаточно выбрать направление установки кронштейна.

Совместимость GTS Q.172:

• Вентилируемые планки гладкоствольных ружей шириной 7 мм

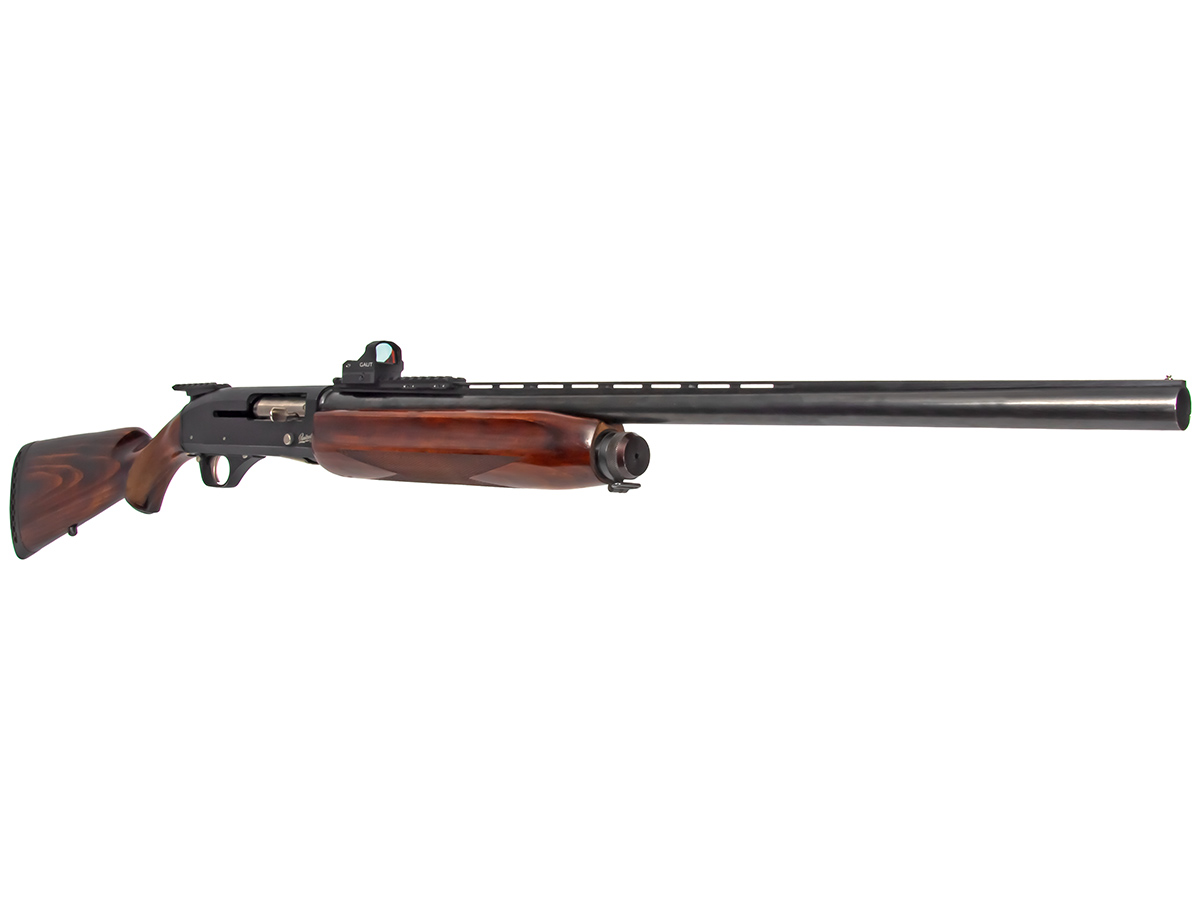

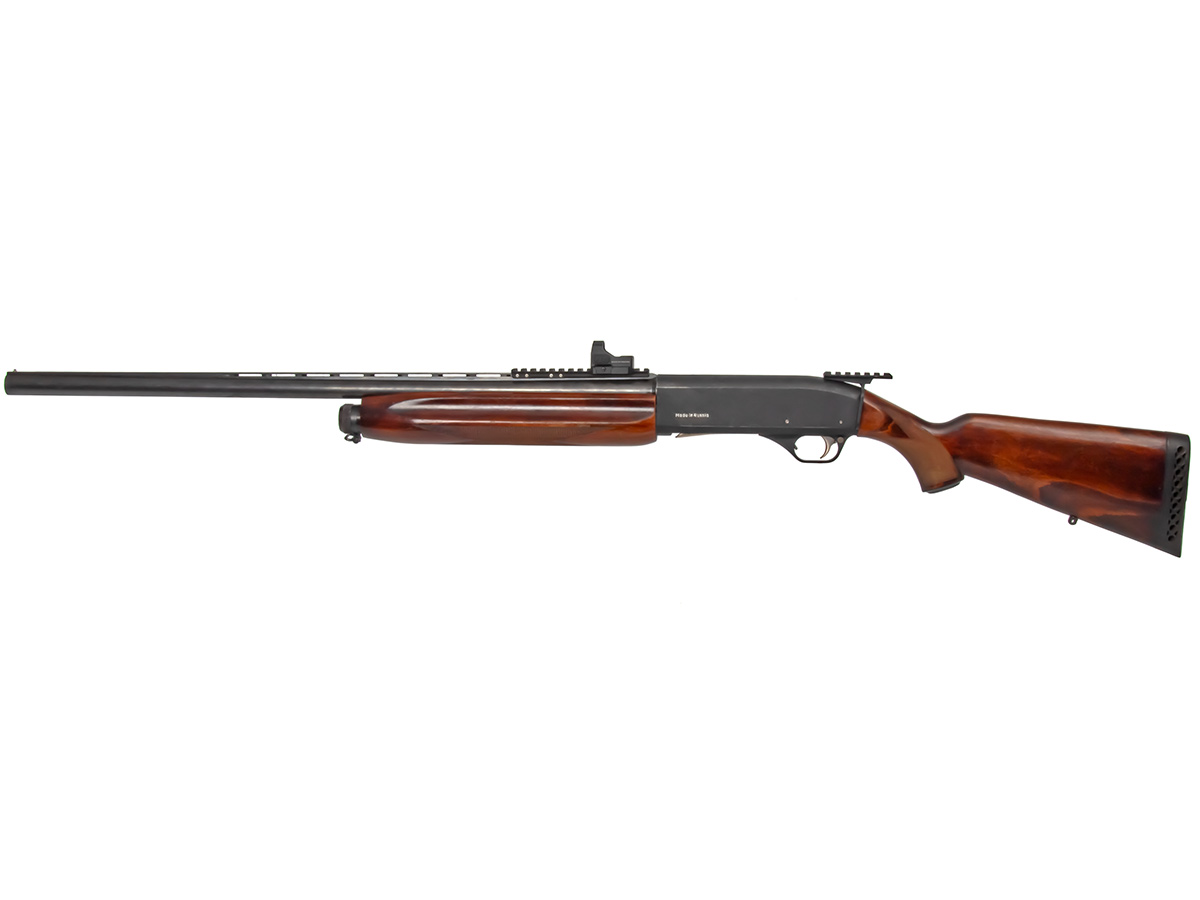

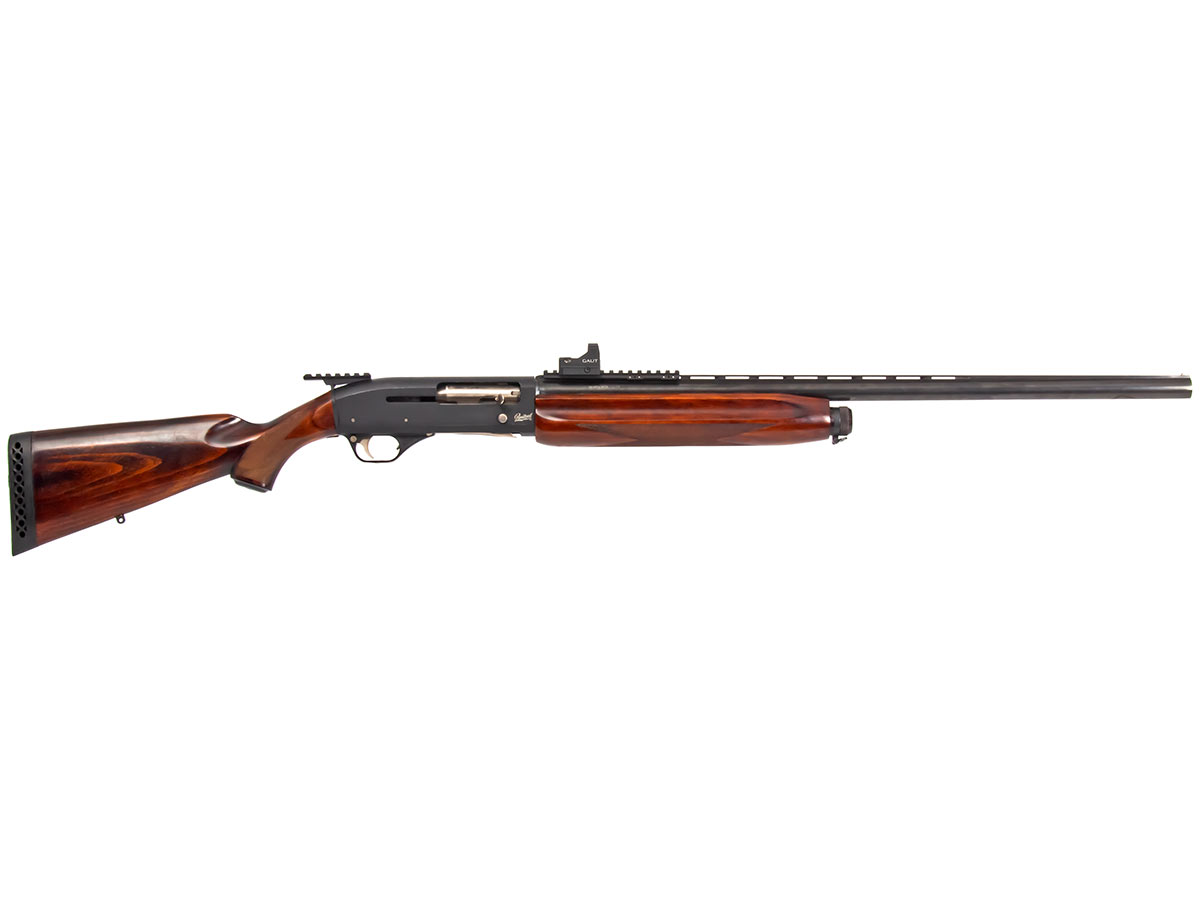

• Примеры совместимых гладкоствольных ружей: МР-27 (ИЖ-27), МР-153

Рекомендации по установке:

1. Вывернуть 2 установочных винта на 2 оборота так, чтобы они не выступали за внутреннюю плоскость кронштейна.
2. Вывернуть до конца 4 стягивающих винта и разъединить левую и правую части кронштейна.
3. Определиться с удобством расположения оптики. Поперечины кронштейна могут быть расположены как в направлении от стрелка, так и к стрелку. Это позволяет установить оптику дальше или ближе от стрелка.

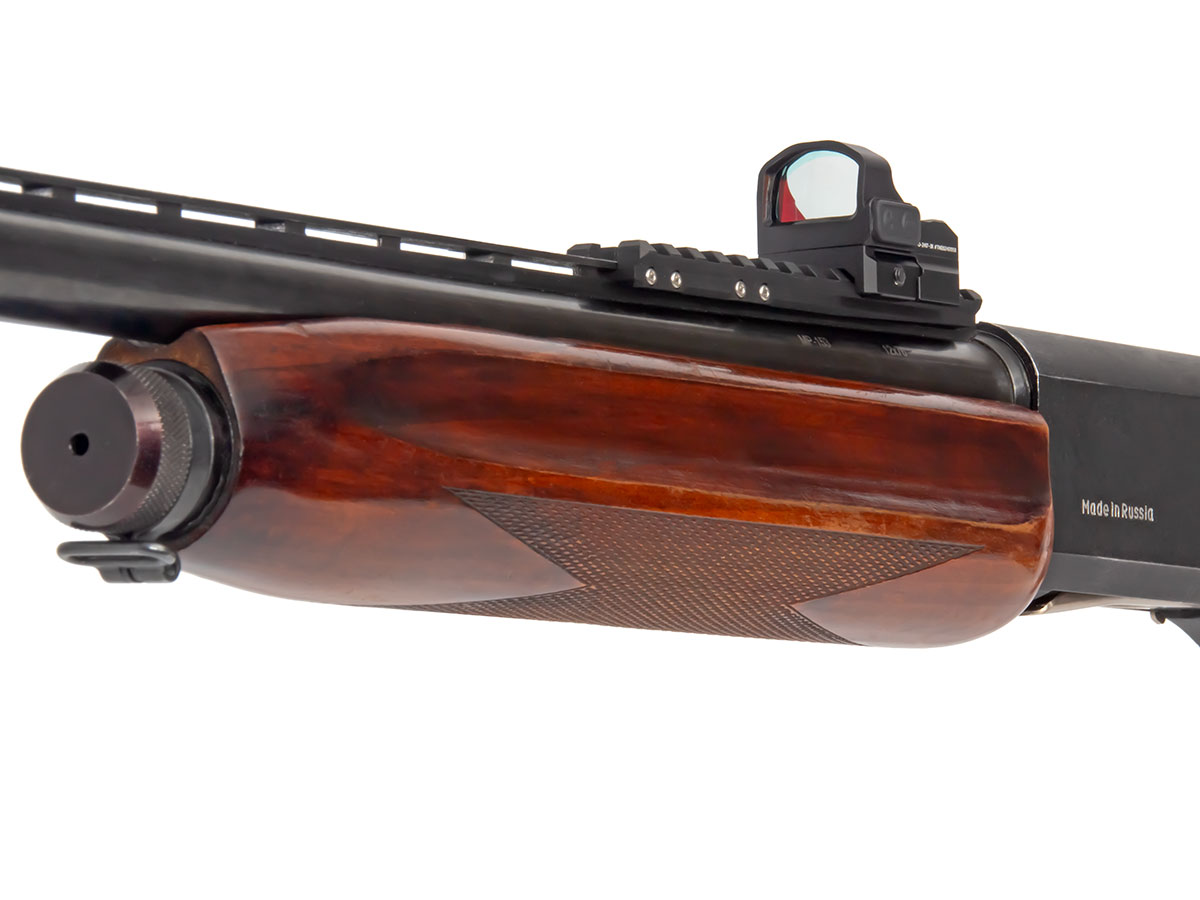

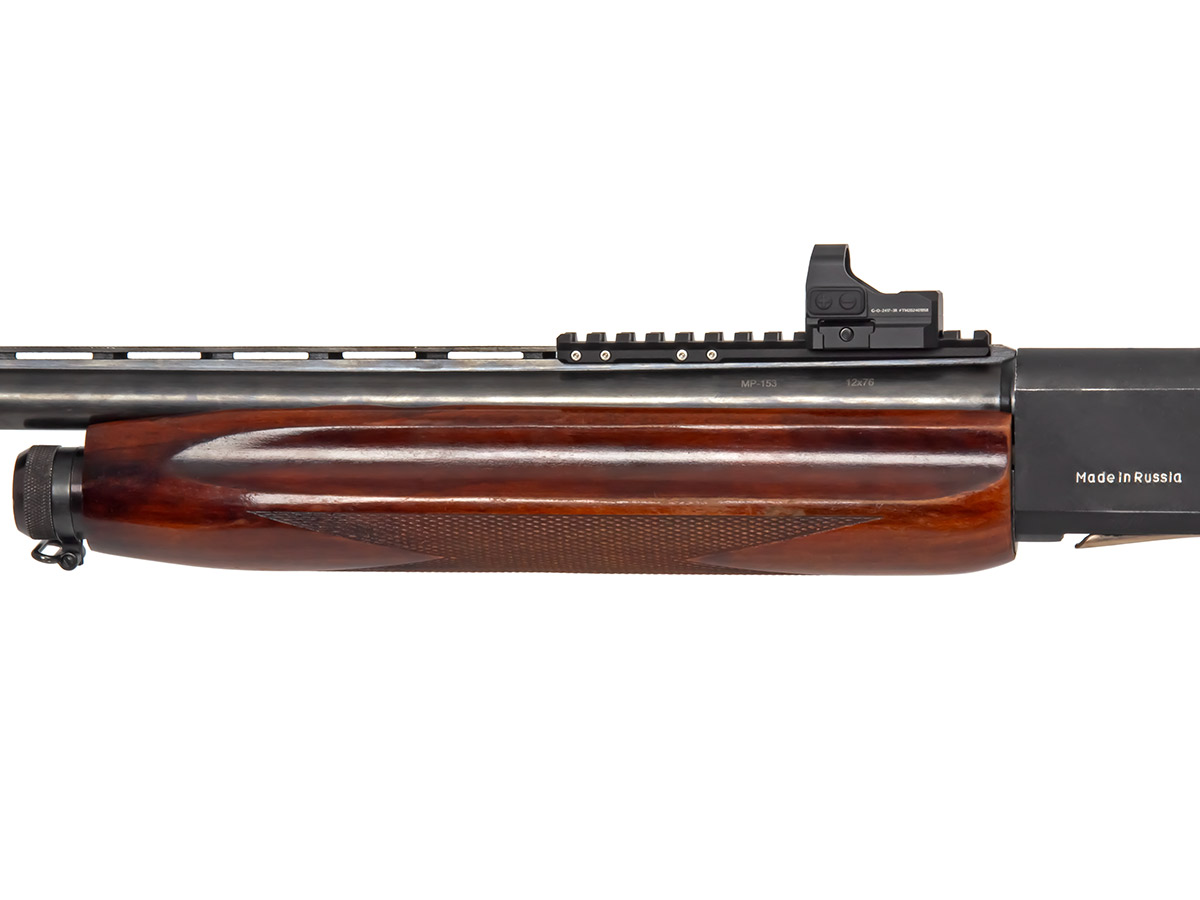

4. Вставить левую и правую части кронштейна во внутренние прямоугольные пазы вентилируемой планки и слегка прижать их к ней, закручивая 4 стягивающих винта, оставив зазор для последующей центровки. Рекомендуется выбирать ближайшее доступное к стрелку место. При установке на МР-27 возможна установка кронштейна над ствольной коробкой.
5. Отцентрировать положение кронштейна на вентилируемой планке с помощью 2 установочных винтов, не перетягивая их.
6. Затянуть 4 стягивающих винта.
7. Во время затяжки винтов необходим визуальный контроль положения кронштейна относительно вентилируемой планки во избежание перекоса.

Характеристики GTS Q.172:

• Количество слотов Picatinny: 14
• Материал: авиационный алюминий Д16Т
• Покрытие: чёрное твёрдое анодирование
• Общая / рабочая длина: 145 мм
• Ширина: 21 мм
• Толщина: 10 мм
• Масса: 34 г
• Цвет: чёрный
• Разработано и произведено в России

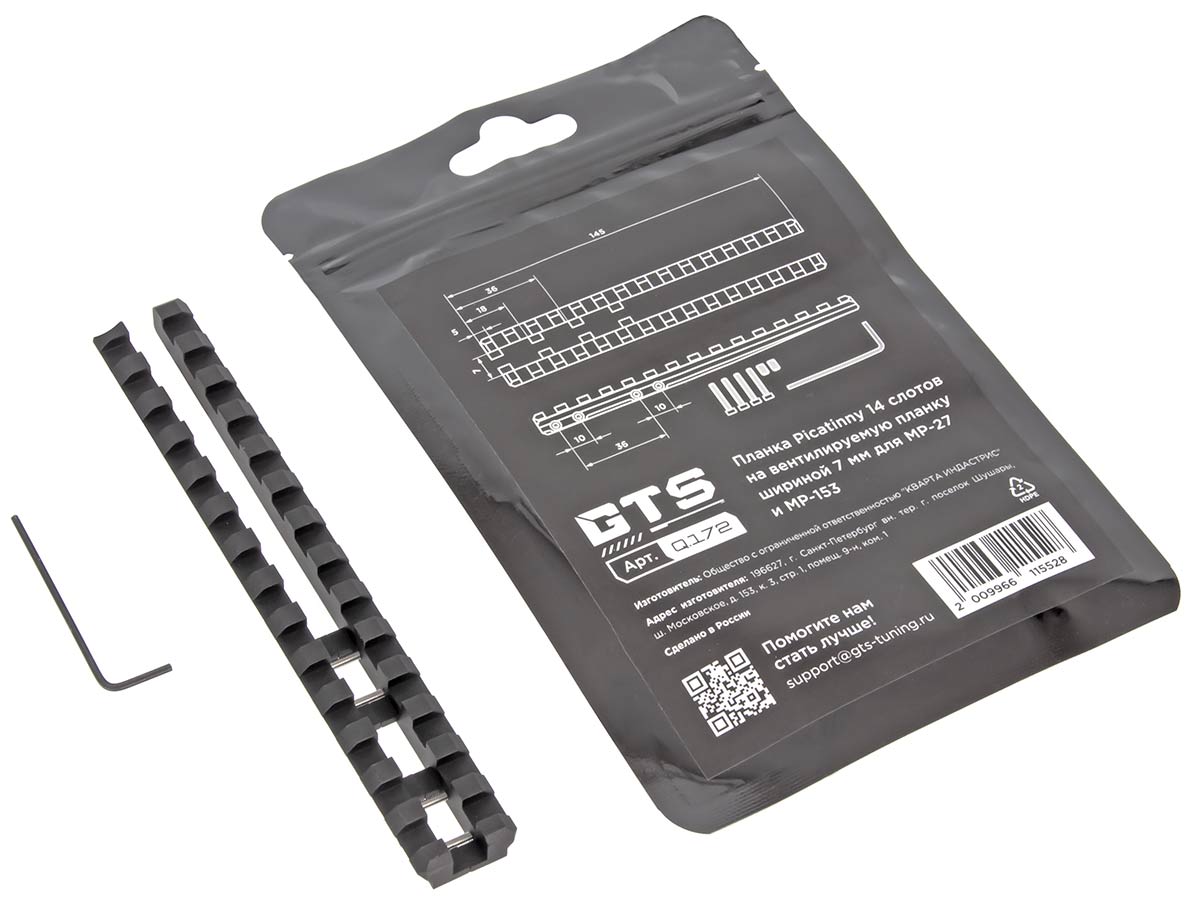

Комплектация:

• Планка GTS Q.172 в сборе
• 4 стягивающих и 2 установочных винта
• Ключ шестигранный 1.5 мм

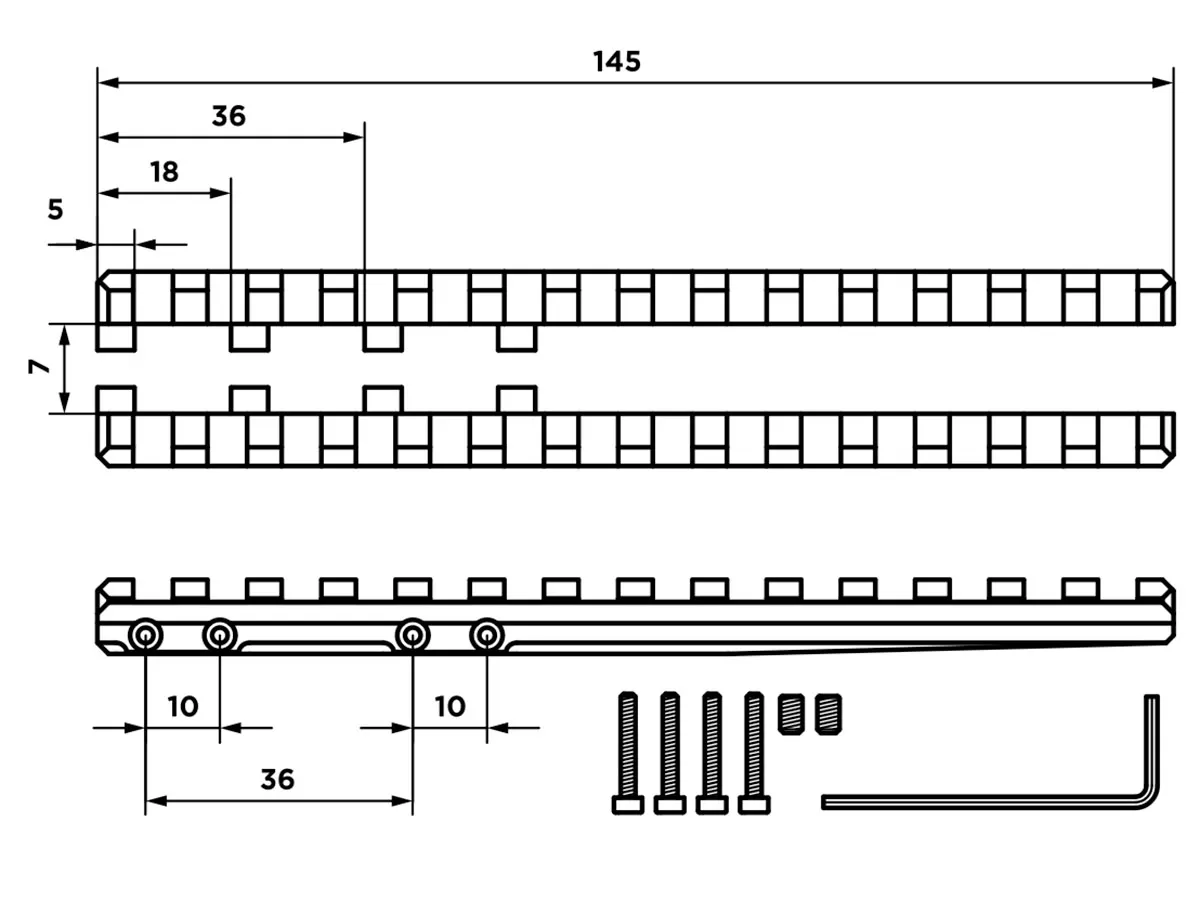

Размеры кронштейна GTS Q.172:
